Cressington automatische Carbon Coater der 108er Serie
Kompakte, praktische, einfach zu handhabende Carbon Coater für analytische REM Anwendungen


Einleitung
       Cressington 108carbon/A Carbon Coater

Die Cressington Carbon Coater der 108er Serie sind hochentwickelte, kompakte Bench Top Kohlebedampfungssysteme. Sie wurden entwickelt für analytische Anwendungen für Standard REM und Tabletop REM. Für verbesserte BSE-Abbildungen, KL-Abbildungen oder präzise EDX-/WDX-Analyse kann mit den Cressington 108carbon eine dünne Schicht leitender Kohle auf nichtleitende REM Proben aufgedampft werden. Die dünne Kohleschicht ist aufgrund der niedrigen Atomzahl durchlässig für Elektronen und Röntgenstrahlen.

Die Cressington 108 Carbon Coater besitzen eine ausgeklügelte, über Feedback kontrollierte Stromversorgung und eine verlässliche Bradley Kohleverdampfungsquelle. Es kommen hochreine, abgestufte Kohlestäbe zum Einsatz. Die Cressington 108 Serie Stand-Alone Carbon Coater sind Geräten vorzuziehen, bei denen Kohlebedampfung und Goldbedampfung in einer Kammer stattfindet. Stand-Alone Geräte verringern das Risiko der Kontaminierung und liefern hochreine Kohleschichtungen. Zwei verschiedene Carbon Coater sind im Angebot:

  • Cressington 108Carbon/A Carbon Coater mit digitalen Bedienelementen und Ø 120 mm Standard Kammer
  • Cressington 108Carbon/A/SE Carbon Coater mit großer Ø 150 mm Kammer

Alle Geräte haben einen 230V / 50Hz Anschluss.

Spezifikationen der Cressington 108 Serie Carbon Coater

Carbon Coater

108carbon/A

108carbon/A/SE

Artikelnr.

19-010600

19-010700

Betriebsmodi

Manuell – Continuous
Manuell – Pulse

Automatik

Manuell – Continuous
Manuell – Pulse

Automatik

Strom

0-200A

0-200A

Digital Timer

0 – 9,9 Sekunden

0 – 9,9 Sekunden

Spannung

0 – 5,5 V

0 – 5,5 V

Automatische Belüftung

ja

ja

Probenkammer

Ø120 x 120 mm

Ø150 x 165 mm

Tischhöhenverstellung

60 mm

60 mm

Größe Probentisch

Ø60 mm

Ø60 mm

Kohleverdampfung

Bradley-Kopf

Bradley-Kopf

Kohlestäbe

Ø6,15 mm

Ø6,15 mm

108 Pumpsystem

2,5m3/hr, zweistufig

2,5 m3/hr, zweistufig

Schichdickenmesser

MTM-10 optional

MTM-10 optional

R-T  / RPT Tisch

-

optional / optional

Stromanschluss

230 V / 50 Hz / 1000W

230 V / 50 Hz / 1000W



Cressington 108carbon/A REM Carbon Coater

Cressington 108 series automatic SEM carbon coater

Der Cressington 108carbon/A Carbon Coater wurde speziell für die Beschichtung nichtleitender Proben zur aufladungsfreien Abbildung und Analyse in Standard REM und Tabletop REM entwickelt. Kohlebedampfung wird für Anwendungen wie BSE-Abbildung, KL und EDX/WDX empfohlen.
Der Cressington 108carbon/A verfügt über eine einzigartige Bradley Kohleverdampfungsquelle, die über Feedback kontrolliert wird. Dieser Bedampfungskopf ist bestens geeignet für reproduzierbare Kohleschichten, dickere Beschichtungen oder Mehrfachbeschichtungen. Die ausgeklügelte Stromversorgung überwacht den Strom und die Spannung im Verdampfungskopf, während der Kohlestab Teil der Feedback-Schleife ist. Das Resultat ist eine hochqualitative, hochreine Kohlebedampfung mit niedrigerem Stromverbrauch. Im manuellen Betriebsmodus kann der Bediener zwischen "Continuous" und "Pulse" Modus wählen. Der Pulse-Modus ermöglicht einen präzisen Schichtaufbau bis zur gewünschten Schichtdicke. Im Automatik-Modus arbeitet die Bedampfunsquelle für verbesserte Reproduzierbarkeit der Schichtdicke mit voreingestellten Parametern für Spannung und Zeit.
Zur Herstellung des Vakuums in den Cressington 108er Systemen kommt eine kompakte, zweistufige Rotationspumpe mit integrierter Schwingungsdämpfung zum Einsatz.
Für die Cressington 108 Carbon Coater ist optional ein MTM-10 Schichtdickenmonitor zum präzisen Messen der Schichtdicke erhältlich.

  • Manuelle oder automatische Bedienung
  • Kompaktes Desktop System
  • Kurze Bedampfungszyklen
  • Ideal für EDX Anwendungen
Angebotsinformationen für Cressington 108carbon/A Carbon Coater
Cressington 108carbon/A Carbon Coater, 230V/50Hz (ohne Pumpe) Cressington 108carbon/A Carbon Coater, 230V/50Hz (ohne Pumpe)
Artikel # Beschreibung Anfrage
19-010600 Cressington 108carbon/A Carbon Coater, 230V/50Hz (ohne Pumpe)

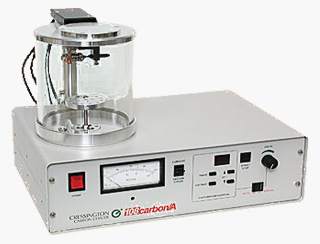

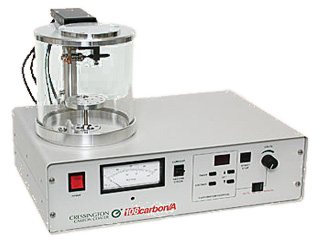

Cressington 108carbon/A/SE REM Carbon Coater

                  Cressington 108carbon/A/SE SEM carbon coater
                         RT Tisch für 108/SE Coater (Ø150mm) und RPT Tisch für 108/SE Coater (Ø150mm)
  19-012050 RT Tisch 19-012080 RPT Tisch
                                      Rotationskipptische


Der Cressington 108carbon/A/SE Carbon Coater basiert auf dem 108carbon/A Carbon Coater. Er hat die gleichen Bedienelemente wie der 108carbon/A, jedoch eine größere Ø150 x 165 mm Kammer. Durch die größere Kammer kann der 108carbon/A/SE optional mit einem RT100 Rotationskipptisch oder einem RPT Planetengetriebetisch aufgerüstet werden. Mit dem 108carbon/A/SE Carbon Coater können auch größere Proben bedampft werden. Der RPT Tisch kann bis zu 24 Stiftprobenteller auf einmal aufnehmen. Mit RT und RPT Tisch kann eine gleichmäßigere Beschichtung erreicht werden, besonders bei rauen Oberflächen. Die Rotationstische können mit niedrigem oder hohem Rezipienten betrieben werden.

Zur Herstellung des Vakuums in den Cressington 108er Systemen kommt eine kompakte, zweistufige Rotationspumpe mit integrierter Schwingungsdämpfung zum Einsatz.
Für die Cressington 108 Carbon Coater ist optional ein MTM-10 Schichtdickenmonitor zum präzisen Messen der Schichtdicke erhältlich.

  • Große Probenkammer
  • Optionaler RT oder RPT Tisch
  • Gleichmäßigere Beschichtung
  • Optionaler MTM-10 Schichtdickenmonitor





Angebotsinformationen für Cressington 108carbon/A/SE Carbon Coater und optionalen Tischen
Cressington 108carbon/A/SE Carbon Coater, 230V/50Hz (ohne Pumpe) Cressington 108carbon/A/SE Carbon Coater, 230V/50Hz (ohne Pumpe)
Artikel # Beschreibung Anfrage
19-010700 Cressington 108carbon/A/SE Carbon Coater, 230V/50Hz (ohne Pumpe)

Cressington R-T 100 Rotationskipptisch für Ø150 mm Glasrezipienten, inkl. 65 mm kurzer Glasrezipient Cressington R-T 100 Rotationskipptisch für Ø150 mm Glasrezipienten, inkl. 65 mm kurzer Glasrezipient
Artikel # Beschreibung Anfrage
19-012050 Cressington R-T 100 Rotationskipptisch für Ø150 mm Glasrezipienten, inkl. 65 mm kurzer Glasrezipient

Cressington R-P-T Rotationsplanetengetriebetisch für Ø150 mm Glasrezipienten, inkl. 65mm kurzer Glasrezipient Cressington R-P-T Rotationsplanetengetriebetisch für Ø150 mm Glasrezipienten, inkl. 65mm kurzer Glasrezipient
Artikel # Beschreibung Anfrage
19-012080 Cressington R-P-T Rotationsplanetengetriebetisch für Ø150 mm Glasrezipienten, inkl. 65mm kurzer Glasrezipient



Kompakte, effiziente Pumpsysteme für den Cressington Coaters

Das kompakte Desktop Vakuumpumpsystem der Cressington 108 Serie besteht aus einer hocheffizienten, zweistufigen Rotationspumpe mit Direktantrieb, einer Schwingungsdämpfung und allen benötigten Vakuumverbindungen. Zur Gewährleistung schneller Abpumpzeiten auf 0,1 mbar in weniger als 30 Sekunden sitzt das System direkt hinter dem Coater. Zwei Systeme sind erhältlich: :

Cressington 108 vacuum pumping system for 108 series coater, 230V / 50Hz
Cressington Vakuumpumpsystem für 108er Coater, 230V/50Hz
•	Dual-Vacset 108 pumping system to pump two 108 series coaters
Dual-Vacset 108 pumping system to pump two 108 series coaters
  • Standard 108 Vakuumpumpsystem für einen 108 Serie Coater
  • Dual-Vacset 108 Vakuumpumpsystem für zwei 108 Serie Coater

Spezifikationen des Cressington 108 Vakuumpumpsystems

Rotationspumpentyp

Zweistufig, Direktantrieb

Pumpgeschwindigkeit

2,5 m3/hr

Ultimate Vacuum

3 x 10-3 mbar / 3 x 10-3 hPa

Vakuumflansch

DN16KF

Betriebstemperatur

12-40°C

Lautstärke bei 50Hz

<53 dB(A)

Pumpenöl

P3

Füllmenge Vakuumöl

0,4 ltr

Schwingungsdämpfung

inbegriffen

Dimensions LxBxH

33 x 28 x 30cm inkl. Filter

Vakuumanschluss

All metal, quick release DN16KF

Verbrauch

150W

Spannung

230V / 50Hz


Angebotsinformationen für Vakuumpumpen für Cressington 108er Coater
Cressington Vakuumpumpsystem für 108er Coater, 230V/50Hz Cressington Vakuumpumpsystem für 108er Coater, 230V/50Hz
Artikel # Beschreibung Anfrage
19-010410 Cressington Vakuumpumpsystem für 108er Coater, 230V/50Hz

Cressington Dual-VacSet Vakuumpumpsystem für 108er Coater, 230V/50Hz Cressington Dual-VacSet Vakuumpumpsystem für 108er Coater, 230V/50Hz
Artikel # Beschreibung Anfrage
19-010420 Cressington Dual-VacSet Vakuumpumpsystem für 108er Coater, 230V/50Hz


Bestellinformationen zu Dual-VacSet Nachrüstsatz, um zwei Coater der Serie 108 an eine Pumpe 19-010410 anzuschliessen
*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
Dual-VacSet Nachrüstsatz um zwei Coater der Serie 108 an eine Pumpe 19-010410 anzuschliessen Dual-VacSet Nachrüstsatz um zwei Coater der Serie 108 an eine Pumpe 19-010410 anzuschliessen
Artikel # Einheit Preis Bestellung / Anfrage
#19-010425 Stück €995,00
Qty:




Angebotsinformationen für Cressington MTM-10 Schichtdickenmonitor
Cressington MTM-10 S Schichtdickenmonitorsystem inkl. Zubehör für 108er, 230V / 50Hz Cressington MTM-10 S Schichtdickenmonitorsystem inkl. Zubehör für 108er, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010810 Cressington MTM-10 Schichtdickenmonitorsystem, Standard, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, Quarzhalterkabel und MTM-10 Steuergerät.

Cressington MTM-10 Schichtdickenmonitorsystem für R-T Probentische, 230V / 50Hz Cressington MTM-10 Schichtdickenmonitorsystem für R-T Probentische, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010812 Cressington MTM-10 Schichtdickenmonitorsystem für R-T Probentische, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, R-T Tisch-halterung, Quarzhalterkabel und MTM-10 Steuergerät.

Cressington MTM-10 Schichtdickenmonitorsystem für R-P-T Probentische, 230V / 50Hz Cressington MTM-10 Schichtdickenmonitorsystem für R-P-T Probentische, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010814 Cressington MTM-10 SR Schichtdickenmonitorsystem für R-P-T Probentische, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, R-P-T Tisch-halterung, Quarzhalterkabel und MTM-10 Steuergerät.
