Cressington MTM-10 und MTM-20 Schichtdickenmessgeräte
hochauflösende Systeme für Coater der Cressington 108 Serie


Einleitung
                  Cressington MTM-20 thickness controller system, standard, 230V / 50Hz

Akkurate Schichtdickenmessung und Schichtdickenkontrolle bei der Beschichtung von REM Proben ist wichtig, um reproduzierbare, optimale Beschichtungen zu erhalten. Schätzungen mit einer Platte und einem Tropfen Öl oder gleiche Parameter der Beschichtungsanlage sind nicht genau genug, um reproduzierbare Ergebnisse zu erhalten. Viel besser ist der Einsatz eines Schichtdickenmonitors oder einer Schichtdickenkontrolleinheit, bei denen die Schichtdicke direkt in der Kammer über die Ablagerung auf einem Messkopf gemessen wird. Die preiswerten Cressington MTM Systeme bieten eine sehr gute Auflösung von 0,1 nm bei Kohlebeschichtung (Dichte 2g/cm3). Die Cressington MTM-10 Schichtdickenmonitore können an jeden Sputter Coater oder Carbon Coater der 108er Serie angeschlossen werden. Die Cressington MTM-20 Schichtdickenkontrolleinheit ist voll kompatibel mit den Cressington 108auto und Cressington 108auto/SE Sputter Coatern. Beide werden mit vollständigem Installationskit inkl. Messkopfhalter, CS 108 Vakuumdurchführung, Oszillatorbox und Kabeln geliefert.

Spezifikationen der Cressington MTM-10 und MTM-20 Schichtdickenmessgeräte

Instrument

MTM-10

MTM-20

Artikelnr.

19-010810 / 19-010812

19-010820 / 19-010822

Art

Monitor

Monitor/Kontrolleinheit

Auflösung

0,1 nm for C (2 g/cm3)

Anzeigebereich

0,0 - 999,9 nm (pos/neg)

Tooling Factor

0,25 – 8,0

Frequenz/Update

6 Mhz / 5/Sekunde

Frequency Sortiment

5,5 Mhz

Speicher

4x Dichte & 4x Tooling

Kompatibilität

Alle 108 Coater

108auto & 108auto/SE

Terminator

-

108auto & 108auto/SE

Termination-Bereich

-

0 – 999,9 nm

Vakuumdurchführung

CS-108 (Ø10 x 9 mm)

Messkopf

Ø19 x 20 mm mit Ø 6 mm Kristallbereich

Messkopfkabel

Mini SMB, 18 cm / 30 cm lang

Kristalle

6Mhz / Ø14 mm / goldbeschichtet

Maße

210 x 160 x 77 mm

Stromanschluss

230v / 50 Hz / 50 W

230v / 50 Hz / 50 W

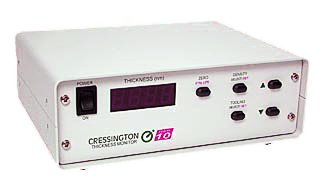

Cressington MTM-10 hochauflösender Schichtdickenmonitor

                         Cressington MTM-10 high resolution thickness monitor

Der Cressington MTM-10 Schichtdickenmonitor misst akkurat die Dicke in Cressington Sputter Coatern (Metallzerstäubung) und Carbon Coatern (Kohlebedampfung) mit einer Auflösung von 0,1 nm bei Kohle (2g/cm3). Reproduzierbare Schichtdicken, unabhängig von Coater Parametern wie Gasdruck, Abstand zwischen Probe und Kopf, Stromstärke. Die optimale Schichtdicke kann schnell bestimmt und leicht reproduziert werden. Mit Hilfe der Korrektur durch den Tooling-Faktor zeigt der Monitor die richtige Schichtdicke an. Der Cressington MTM-10 Schichtdickenmonitor hat vier Speicherplätze für das verwendete Beschichtungsmaterial und Speicherplätze für den Tooling-Faktor. Geliefert als komplettes Kit zur Installation in 108er Sputter Coatern oder Carbon Coatern.

  • Kompatibel mit allen Cressington 108 Coatern
  • Einfach zu handhaben, Echtzeitanzeige
  • Hochauflösende Schichtdickenmessung

Angebotsinformationen für Cressington MTM-10 Schichtdickenmonitor
Cressington MTM-10 S Schichtdickenmonitorsystem inkl. Zubehör für 108er, 230V / 50Hz Cressington MTM-10 S Schichtdickenmonitorsystem inkl. Zubehör für 108er, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010810 Cressington MTM-10 Schichtdickenmonitorsystem, Standard, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, Quarzhalterkabel und MTM-10 Steuergerät.

Cressington MTM-10 Schichtdickenmonitorsystem für R-T Probentische, 230V / 50Hz Cressington MTM-10 Schichtdickenmonitorsystem für R-T Probentische, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010812 Cressington MTM-10 Schichtdickenmonitorsystem für R-T Probentische, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, R-T Tisch-halterung, Quarzhalterkabel und MTM-10 Steuergerät.

Cressington MTM-10 Schichtdickenmonitorsystem für R-P-T Probentische, 230V / 50Hz Cressington MTM-10 Schichtdickenmonitorsystem für R-P-T Probentische, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010814 Cressington MTM-10 SR Schichtdickenmonitorsystem für R-P-T Probentische, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, R-P-T Tisch-halterung, Quarzhalterkabel und MTM-10 Steuergerät.

Schwingquarzkristalle für MTM-10 und MTM-20 Schichtdickenmessgeräte, 6 MHz, Ø 14 mm Schwingquarzkristalle für MTM-10 und MTM-20 Schichtdickenmessgeräte, 6 MHz, Ø 14 mm
Artikel # Beschreibung Anfrage
64-010835 Schwingquarzkristalle für MTM-10 und MTM-20 Schichtdickenmessgeräte, 6 MHz, Ø 14 mm

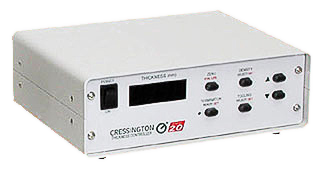

Cressington MTM-20 hochauflösende Schichtdickenkontrolleinheit

                  Cressington MTM-20 thickness controller system, standard, 230V / 50Hz

Die Cressington MTM-20 Schichtdickenkontrolleinheit hat die gleich hohen Spezifikationen wie das MTM-10. Zusätzlich hat sie aber noch einer Terminator-Funktion für Cressington 108auto und 108auto/SE Sputter Coater. Ist die vorprogrammierte Schichtdicke erreicht, schaltet sich die Stromversorgung des Sputterkopfes ab. Diese Funktion ist ideal für Serien von reproduzierbaren Schichten. Die MTM-20 Terminator-Funktion kann voll in den automatischen Zyklus eingebunden werden, wodurch der Anwender sich nach dem Starten des Systems anderen Aufgaben widmen kann.

  • Kompatibel mit allen Cressington 108auto und 108auto/SE Sputter Coatern
  • Einfach zu handhaben, Echtzeitanzeige
  • Hochauflösende Schichtdickenmessung
Angebotsinformationen für Cressington MTM-20 Schichtdickenkontrolleinheit
Cressington MTM-20 S Schichtdickenkontrollsystem, nur für 108auto und 108auto/SE, 230V / 50Hz Cressington MTM-20 S Schichtdickenkontrollsystem, nur für 108auto und 108auto/SE, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010820 Cressington MTM-20 Schichtdickenkontrollsystem, Standard, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel,
Quarzhalter, Quarzhalterkabel, Kontroll-Kabel und MTM-20 Steuergerät.

Cressington MTM-20 Schichtdickenkontrollsystem für R-T Probentische, nur für 108auto und 108auto/SE, 230V / 50Hz Cressington MTM-20 Schichtdickenkontrollsystem für R-T Probentische, nur für 108auto und 108auto/SE, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010822 Cressington MTM-20 Schichtdickenkontrollsystem für R-T Probentische, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel, Quarzhalter,
R-T Tisch-halterung, Quarzhalterkabel, Kontroll-Kable und MTM-20 Steuergerät.

Cressington MTM-20 Schichtdickenkontrollsystem für R-P-T Probentisch, nur für 108auto/SE, 230V / 50Hz Cressington MTM-20 Schichtdickenkontrollsystem für R-P-T Probentisch, nur für 108auto/SE, 230V / 50Hz
Artikel # Beschreibung Anfrage
19-010824 Cressington MTM-20 Schichtdickenkontrollsystem für R-P-T Probentisch, nur für 108auto/SE, 230V / 50Hz
Inkl. Vakuumdurchführung, Oszillatoreinheit, interne + externe BNC-Kabel, Quarzhalter,
R-P-T Tisch-halterung, Quarzhalterkabel, Kontroll-Kable und MTM-20 Steuergerät.


Bestellinformation für Ersatzteilen und Verbrauchsmaterial für die Cressington MTM-10/20 Systeme
*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
Schwingquarzkristalle für MTM-10 und MTM-20 Schichtdickenmessgeräte, 6 MHz, Ø 14 mm Schwingquarzkristalle für MTM-10 und MTM-20 Schichtdickenmessgeräte, 6 MHz, Ø 14 mm
Artikel # Einheit Preis Bestellung / Anfrage
#64-010835 Box/10 €123,50
Qty:



Cressington MTM-10 Schichctdicken Messgerät (nur Kontrolleinheit) Cressington MTM-10 Schichctdicken Messgerät (nur Kontrolleinheit)
Artikel # Einheit Preis Bestellung / Anfrage
#64-010831 Stück €1148,00
Qty:



Externes BNC Kabel für Cressington MTM-Systeme, BNC/BNC Externes BNC Kabel für Cressington MTM-Systeme, BNC/BNC
Artikel # Einheit Preis Bestellung / Anfrage
#64-010839 Stück €22,00
Qty:



Internes BNC Kabel für Cressington Coater, Komplett mit Rückplatte-Anschluss, BNC/BNC Internes BNC Kabel für Cressington Coater, Komplett mit Rückplatte-Anschluss, BNC/BNC
Artikel # Einheit Preis Bestellung / Anfrage
#64-010834 Stück €100,00
Qty:

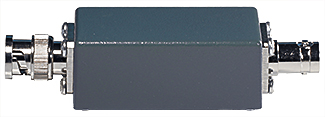

Oszillatoreinheit für Cressington MTM10/20 Systeme Oszillatoreinheit für Cressington MTM10/20 Systeme
Artikel # Einheit Preis Bestellung / Anfrage
#64-010836 Stück €235,00
Qty:



Cressington RF10 Vakuum-Durchführung für MTM10/20 Systeme Cressington RF10 Vakuum-Durchführung für MTM10/20 Systeme
Artikel # Einheit Preis Bestellung / Anfrage
#64-010837 Stück €280,00
Qty:



Kabel für Schichtdickenmesskopf, 19cm Länge (SMB/SMB Konnektor) für standard Probentisch Kabel für Schichtdickenmesskopf, 19cm Länge (SMB/SMB Konnektor) für standard Probentisch
Artikel # Einheit Preis Bestellung / Anfrage
#64-010832 Stück €59,00
Qty:



Kabel für Schichtdisckenmesskopf, 30 cm Länge (SMB/SMB Konnektor) für  R-T und R-P-T Probentische Kabel für Schichtdisckenmesskopf, 30 cm Länge (SMB/SMB Konnektor) für R-T und R-P-T Probentische
Artikel # Einheit Preis Bestellung / Anfrage
#64-010833 Stück €69,00
Qty:



Messkopf für MTM-10 und MTM-20 inklusive Quarzkristall Messkopf für MTM-10 und MTM-20 inklusive Quarzkristall
Artikel # Einheit Preis Bestellung / Anfrage
#64-010838 Stück €315,00
