EM-Tec REM Auflösungsstandards



Einleitung
     EM-Tec Au auf C Auflösungsstandard 1, 5-200 nm
EM-Tec Au auf C Auflösungsstandard 1, 5-200 nm


Qualitativ hochwertige Auflösungsstandards sind essentielle Hilfsmittel, um bei einem REM, CD-REM, FE-REM, FIB, Microprobe, Auger oder SIMS System die optimale Auflösung, Strahlgröße und Astigmatismuskorrektur einzustellen.

  • Goldinseln auf Kohleuntergrund
  • Zinninseln auf Kohleuntergrund



Goldpartikel auf Kohle haben charakteristische Konturen und liefern eine erstklassige Signalstärke für SE-Abbildungen. Sie sind gleichgut zu verwenden für BSE-Abbildungen bei Niederspannung. Die fast perfekt gerundeten Zinnkugeln der Sn-Standards haben eine einfach zu erkennende Form und können dort eingesetzt werden, wo Gold nicht in Frage kommt. Für verschiedene Anwendungsbereiche werden unterschiedliche Auflösungsstandards angeboten. Der Kohleuntergrund hat immer einen 6 mm Durchmesser und ist 2 mm dick.

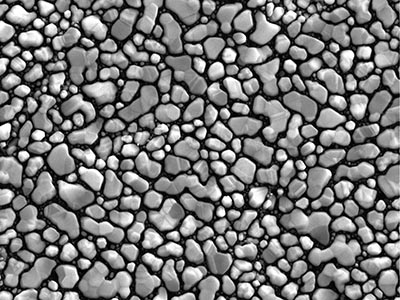

EM-Tec Gold auf Kohle Auflösungsstandards

Die Goldpartikel auf dem Gold auf Kohle Auflösungsstandard liefern relativ scharfe Konturen, feinstverteilte, individuelle Partikel und erstklassigen Kontrast gegenüber dem Kohleuntergrund. Es gibt Gold auf Kohle Auflösungsstandards mit vier verschiedenen Partikelgrößen:

Die EM-Tec Auflösungsstandards sind sowohl einzeln (nicht montiert), als auch bereits auf unterschiedlichen Probentellern vormontiert erhältlich.

  31-022100   EM-Tec Sn on C resolution standard 5, 5nm-30um
    31-022100 EM-Tec Sn on C resolution standard 6, 5nm-30um


EM-Tec Tin auf Kohle Auflösungsstandards

Zinn auf Kohle ist ein hervorragender Auflösungsstandard bei der Bestimmung der Auflösung von REM, FE-REM, FIB, CD-REM, Microprobe, Auger und SIMS Systemen. Die fast perfekt runden Kugeln in verschieden Größen sind besonders geeignet für die Bestimmung der Abbildungsqualität, des Kontrasts (Graustufen), des optimalen Strahldurchmessers und für die optimale Astigmatismuskorrektur. Zinn auf Kohle kann auch dort zum Einsatz kommen, wo Gold auf Kohle nicht in Frage kommt. Die Form der runden Kugeln ist leicht einzuschätzen. Trotzdem ist das Signal schwächer als bei einem Gold auf Kohle Auflösungsstandard. Es gibt Zinn auf Kohle Auflösungsstandards mit zwei verschiedenen Kugelgrößen:

  • EM-Tec 6 mit Sn Kugeln zwischen 5 nm und 30 μm. Dieser Auflösungsstandard deckt eine große Bandbreite an Vergrößerungen ab. Und kann auch bei mittleren bis kleinen Vergrößerungen ab 100x eingesetzt werden. Durch die größeren Kugeln auch in niedrigeren kV-Bereichen einsetzbar. Man kann mit kleineren Vergrößerungen starten und sich dann bei kleineren Kugeln heranzoomen.
  • EM-Tec 7 mit Sn Kugeln zwischen 10 und 100 nm. Sehr guter Auflösungsstandard für hochauflösende REM und FE-REM mit einer schönen Schicht an Sn Kugeln. Einzusetzen bei einer Vergrößerung von 30.000x und mehr.

Die EM-Tec Auflösungsstandards sind sowohl einzeln (nicht montiert), als auch bereits auf unterschiedlichen Probentellern vormontiert erhältlich.

Bestellinformationen zu EM-Tec Gold auf Kohle Auflösungsstandards

*Nettopreise zuzüglich gesetzlicher Umsatzsteuer. Wir verkaufen nicht an Privatpersonen.


# 31-021100   EM-Tec Au auf C Auflösungsstandard 1, 5 bis 200 nm

Gold auf Kohle Auflösungsstandards mit Goldpartikeln auf Kohleuntergrund. Die Goldpartikel haben eine Partikelgröße zwischen 5 und 200 nm. Der Kohleuntergrund hat einen 6 mm Durchmesser und ist 2 mm dick. Gold liefert ein hervorragendes SE-Signal, während Kohle die Goldpartikel visuell sehr gut voneinander trennt. Konturreiche Goldpartikel sind ideal für Auflösungstests bei Standard REM. Die Vergrößerung sollte 15.000x oder höher sein. Bestens geeignet um Verzerrungen, Astigmatismus und Bilddrift zu korrigieren. Auch sehr gut geeignet zur Einstellung des Fokus, der Strahlgröße und des Kontrasts. Der Standard hat einen quadratischen Mesh Grid Pattern, um die Orientierung und Positionierung zu erleichtern.
Erhältlich ohne Probenteller (nicht montiert) oder auf montiert auf einer Auswahl an Probentellern. Sollten Sie mit mehreren unterschiedlichen Systemen arbeiten, bieten wir auch Adapterlösungen an. So können Sie einen Standard auf mehreren unterschiedlichen Systemen nutzen. (Weitere Bilder)
Vollständige Liste aller erhältlichen Probenhalter für Auflösungsstandards.

EM-Tec Au auf C Auflösungsstandard 1, 5 bis 200 nm EM-Tec Au auf C Auflösungsstandard 1, 5 bis 200 nm
Weitere Bilder
Artikel # Einheit Preis* Bestellung / Anfrage
31-021100-U EM-Tec Au auf C Auflösungsstandard 1, 5 bis 200 nm, nicht montiert
Anz:

Stück €104,00
31-021100-1 EM-Tec Au auf C Auflösungsstandard 1, 5 bis 200 nm, auf Ø 12,7 mm Standard Stub
Anz:

Stück €109,00
31-021100-2 EM-Tec Au auf C Auflösungsstandard 1, 5 bis 200 nm, auf Ø 12,7 mm Zeiss Stub
Anz:

Stück €109,00
31-021100-6 EM-Tec Au auf C Auflösungsstandard 1, 5 bis 200 nm, auf Ø 12,2 mm JEOL Stub
Anz:

Stück €109,00
31-021100-8 EM-Tec Au auf C Auflösungsstandard 1, 5 bis 200 nm, auf Ø 15 mm Hitachi Stub
Anz:

Stück €109,00
31-021100-10 EM-Tec Au auf C Auflösungsstandard 1, 5 bis 200 nm, auf Custom Stub
Anz:

Stück €199,00


# 31-021200   EM-Tec Au auf C Auflösungsstandard 2, 30 bis 300 nm

Gold auf Kohle Auflösungsstandards mit Goldpartikeln auf Kohleuntergrund. Die Goldpartikel haben eine Partikelgröße zwischen 30 und 300 nm. Der Kohleuntergrund hat einen 6 mm Durchmesser und ist 2 mm dick. Gold liefert ein hervorragendes SE-Signal, während Kohle die Goldpartikel visuell sehr gut voneinander trennt. Konturreiche Goldpartikel sind ideal für Low-kV und mittlere Vergrößerungen. Die Vergrößerung sollte 10.000x oder höher sein. Bestens geeignet um Verzerrungen, Astigmatismus und Bilddrift zu korrigieren. Auch sehr gut geeignet zur Einstellung des Fokus, der Strahlgröße und des Kontrasts. Der Standard hat einen quadratischen Mesh Grid Pattern, um die Orientierung und Positionierung zu erleichtern.
Erhältlich ohne Probenteller (nicht montiert) oder auf montiert auf einer Auswahl an Probentellern. Sollten Sie mit mehreren unterschiedlichen Systemen arbeiten, bieten wir auch Adapterlösungen an. So können Sie einen Standard auf mehreren unterschiedlichen Systemen nutzen. (Weitere Bilder)
Vollständige Liste aller erhältlichen Probenhalter für Auflösungsstandards.

EM-Tec Au auf C Auflösungsstandard 2, 30 bis 300 nm EM-Tec Au auf C Auflösungsstandard 2, 30 bis 300 nm
Weitere Bilder
Artikel # Einheit Preis* Bestellung / Anfrage
31-021200-U EM-Tec Au auf C Auflösungsstandard 2, 30 bis 300 nm, nicht montiert
Anz:

Stück €136,00
31-021200-1 EM-Tec Au auf C Auflösungsstandard 2, 30 bis 300 nm, auf Ø 12,7 mm Standard Stub
Anz:

Stück €146,00
31-021200-2 EM-Tec Au auf C Auflösungsstandard 2, 30 bis 300 nm, auf Ø 12,7 mm Zeiss Stub
Anz:

Stück €146,00
31-021200-6 EM-Tec Au auf C Auflösungsstandard 2, 30 bis 300 nm, auf Ø 12,2 mm JEOL Stub
Anz:

Stück €146,00
31-021200-8 EM-Tec Au auf C Auflösungsstandard 2, 30 bis 300 nm, auf Ø 15 mm Hitachi Stub
Anz:

Stück €146,00
31-021200-10 EM-Tec Au auf C Auflösungsstandard 2, 30 bis 300 nm, auf Custom Stub
Anz:

Stück €236,00


# 31-021300   EM-Tec Au auf C Auflösungsstandard 3, 3 bis 50 nm

Gold auf Kohle Auflösungsstandards mit Goldpartikeln auf Kohleuntergrund. Die Goldpartikel haben eine Partikelgröße zwischen 5 und 50 nm. Der Kohleuntergrund hat einen 6 mm Durchmesser und ist 2 mm dick. Gold liefert ein hervorragendes SE-Signal, während Kohle die Goldpartikel visuell sehr gut voneinander trennt. Konturreiche Goldpartikel sind ideal für Auflösungstests bei hochauflösenden REM und FE-REM. Die Vergrößerung sollte 50.000x oder höher sein. Bestens geeignet um Astigmatismus und Bilddrift zu korrigieren. Auch sehr gut geeignet zur Einstellung des Fokus, der Strahlgröße und des Kontrasts bei hochauflösenden Abbildungen. Der Standard hat einen quadratischen Mesh Grid Pattern, um die Orientierung und Positionierung zu erleichtern. Erhältlich ohne Probenteller (nicht montiert) oder auf montiert auf einer Auswahl an Probentellern. Sollten Sie mit mehreren unterschiedlichen Systemen arbeiten, bieten wir auch Adapterlösungen an. So können Sie einen Standard auf mehreren unterschiedlichen Systemen nutzen. (Weitere Bilder)
Vollständige Liste aller erhältlichen Probenhalter für Auflösungsstandards.

EM-Tec Au auf C Auflösungsstandard 3, 3 bis 50 nm EM-Tec Au auf C Auflösungsstandard 3, 3 bis 50 nm
Weitere Bilder
Artikel # Einheit Preis* Bestellung / Anfrage
31-021300-U EM-Tec Au auf C Auflösungsstandard 3, 3 bis 50 nm, nicht montiert
Anz:

Stück €254,00
31-021300-1 EM-Tec Au auf C Auflösungsstandard 3, 3 bis 50 nm, auf Ø 12,7 mm Standard Stub
Anz:

Stück €260,00
31-021300-2 EM-Tec Au auf C Auflösungsstandard 3, 3 bis 50 nm, auf Ø 12,7 mm Zeiss Stub
Anz:

Stück €260,00
31-021300-6 EM-Tec Au auf C Auflösungsstandard 3, 3 bis 50 nm, auf Ø 12,2 mm JEOL Stub
Anz:

Stück €260,00
31-021300-8 EM-Tec Au auf C Auflösungsstandard 3, 3 bis 50 nm, auf Ø 15 mm Hitachi Stub
Anz:

Stück €260,00
31-021300-10 EM-Tec Au auf C Auflösungsstandard 3, 3 bis 50 nm, auf Custom Stub
Anz:

Stück €390,00


# 31-021400   EM-Tec Au auf C Auflösungsstandard 4, 2 bis 30 nm

Gold auf Kohle Auflösungsstandards mit Goldpartikeln auf Kohleuntergrund. Die Goldpartikel haben eine Partikelgröße zwischen 2 und 30 nm. Der Kohleuntergrund hat einen 6 mm Durchmesser und ist 2 mm dick. Gold liefert ein hervorragendes SE-Signal, während Kohle die Goldpartikel visuell sehr gut voneinander trennt. Konturreiche Goldpartikel sind ideal für Auflösungstests bei höchstauflösenden FE-REM. Die Vergrößerung sollte 100.000x oder höher sein. Bestens geeignet um Astigmatismus und Bilddrift zu korrigieren. Auch sehr gut geeignet zur Einstellung des Fokus, der Strahlgröße und des Kontrasts bei höchstauflösenden Abbildungen. Der Standard hat einen quadratischen Mesh Grid Pattern, um die Orientierung und Positionierung zu erleichtern.
Erhältlich ohne Probenteller (nicht montiert) oder auf montiert auf einer Auswahl an Probentellern. Sollten Sie mit mehreren unterschiedlichen Systemen arbeiten, bieten wir auch Adapterlösungen an. So können Sie einen Standard auf mehreren unterschiedlichen Systemen nutzen. (Weitere Bilder)
Vollständige Liste aller erhältlichen Probenhalter für Auflösungsstandards.

EM-Tec Au auf C Auflösungsstandard 4, 2 bis 30 nm EM-Tec Au auf C Auflösungsstandard 4, 2 bis 30 nm
Weitere Bilder
Artikel # Einheit Preis* Bestellung / Anfrage
31-021400-U EM-Tec Au auf C Auflösungsstandard 4, 2 bis 30 nm, nicht montiert
Anz:

Stück €256,00
31-021400-1 EM-Tec Au auf C Auflösungsstandard 4, 2 bis 30 nm, auf Ø 12,7 mm Standard Stub
Anz:

Stück €266,00
31-021400-2 EM-Tec Au auf C Auflösungsstandard 4, 2 bis 30 nm, auf Ø 12,7 mm Zeiss Stub
Anz:

Stück €266,00
31-021400-6 EM-Tec Au auf C Auflösungsstandard 4, 2 bis 30 nm, auf Ø 12,2 mm JEOL Stub
Anz:

Stück €266,00
31-021400-8 EM-Tec Au auf C Auflösungsstandard 4, 2 bis 30 nm, auf Ø 15 mm Hitachi Stub
Anz:

Stück €266,00
31-021400-10 EM-Tec Au auf C Auflösungsstandard 4, 2 bis 30 nm, auf Custom Stub
Anz:

Stück €356,00

Bestellinformationen zu EM-Tec Zinn auf Kohle Auflösungsstandards.

*Nettopreise zuzüglich gesetzlicher Umsatzsteuer. Wir verkaufen nicht an Privatpersonen.


# 31-022100   EM-Tec Sn auf C Auflösungsstandard 6, 5 nm bis 30 µm

Zinn auf Kohle Auflösungsstandards mit Zinnkugeln auf Kohleuntergrund. Die Zinnkugeln haben eine Größe zwischen 5 nm und 30 µm. Der Kohleuntergrund hat einen 6 mm Durchmesser und ist 2 mm dick. Durch die große Bandbreite an Kugelgrößen ist dieser Auflösungsstandard für eine große Bandbreite an Vergrößerungen und Betriebsspannungen geeignet. Der Auflösungsstandard kann schon bei kleinen Vergrößerungen wie 100x eingesetzt werden. Für höhere Vergrößerungen kann man sich an kleinere Kugeln heranzoomen. Die fast perfekt runde Form der Kugeln erleichtert den Test auf Standard REM und Tabletop REM. Ein hervorragendes Hilfsmittel, um die Leistung zu testen und das REM nach einem Kathodentausch zu optimieren. Erhältlich ohne Probenteller (nicht montiert) oder auf montiert auf einer Auswahl an Probentellern. Sollten Sie mit mehreren unterschiedlichen Systemen arbeiten, bieten wir auch Adapterlösungen an. So können Sie einen Standard auf mehreren unterschiedlichen Systemen nutzen. (weitere Bilder) Vollständige Liste aller erhältlichen Probenhalter für Auflösungsstandards (Weitere Bilder)
Vollständige Liste aller erhältlichen Probenhalter für Auflösungsstandards.

EM-Tec Sn auf C Auflösungsstandard 6, 5 nm bis 30 µm EM-Tec Sn auf C Auflösungsstandard 6, 5 nm bis 30 µm
More Info
Artikel # Einheit Preis* Bestellung / Anfrage
31-022100-U EM-Tec Sn auf C Auflösungsstandard 6, 5 nm bis 30 µm, nicht montiert
Anz:

Stück €192,00
31-022100-1 EM-Tec Sn auf C Auflösungsstandard 6, 5 nm bis 30 µm, auf Ø 12,7 mm Standard Stub
Anz:

Stück €199,00
31-022100-2 EM-Tec Sn auf C Auflösungsstandard 6, 5 nm bis 30 µm, auf Ø 12,7 mm Zeiss Stub
Anz:

Stück €199,00
31-022100-6 EM-Tec Sn auf C Auflösungsstandard 6, 5 nm bis 30 µm, auf Ø 12,2 mm JEOL Stub
Anz:

Stück €199,00
31-022100-8 EM-Tec Sn auf C Auflösungsstandard 6, 5 nm bis 30 µm, auf Ø 15 mm Hitachi Stub
Anz:

Stück €199,00
31-022100-10 EM-Tec Sn auf C Auflösungsstandard 6, 5 nm bis 30 µm, auf Custom Stub
Anz:

Stück €292,00


# 31-022300   EM-Tec Sn auf C Auflösungsstandard 7, 10 bis 100 nm

Zinn auf Kohle Auflösungsstandards mit Zinnkugeln auf Kohleuntergrund. Die Zinnkugeln haben eine Größe zwischen 10 und 100 nm. Der Kohleuntergrund hat einen 6 mm Durchmesser und ist 2 mm dick. Durch die runden Kugelformen bestens geeignet um Verzerrungen, Astigmatismus und Bilddrift zu korrigieren. Auch sehr gut geeignet zur Einstellung des Kontrasts. Dieser Auflösungsstandard ist gedacht für relativ hohe Auflösungen von 30.000x und mehr auf Standard REM und FE-REM. . Der Standard hat einen quadratischen Mesh Grid Pattern, um die Orientierung und Positionierung zu erleichtern.
Erhältlich ohne Probenteller (nicht montiert) oder auf montiert auf einer Auswahl an Probentellern. Sollten Sie mit mehreren unterschiedlichen Systemen arbeiten, bieten wir auch Adapterlösungen an. So können Sie einen Standard auf mehreren unterschiedlichen Systemen nutzen. (Weitere Bilder)
Vollständige Liste aller erhältlichen Probenhalter für Auflösungsstandards.

EM-Tec Sn auf C Auflösungsstandard 7, 10 bis 100 nm EM-Tec Sn auf C Auflösungsstandard 7, 10 bis 100 nm
More Info
Artikel # Einheit Preis* Bestellung / Anfrage
31-022300-U EM-Tec Sn auf C Auflösungsstandard 7, 10 bis 100 nm, nicht montiert
Anz:

Stück €200,00
31-022300-1 EM-Tec Sn auf C Auflösungsstandard 7, 10 bis 100 nm, auf Ø 12,7 mm Standard Stub
Anz:

Stück €210,00
31-022300-2 EM-Tec Sn auf C Auflösungsstandard 7, 10 bis 100 nm, auf Ø 12,7 mm Zeiss Stub
Anz:

Stück €210,00
31-022300-6 EM-Tec Sn auf C Auflösungsstandard 7, 10 bis 100 nm, auf Ø 12,2 mm JEOL Stub
Anz:

Stück €210,00
31-022300-8 EM-Tec Sn auf C Auflösungsstandard 7, 10 bis 100 nm, auf Ø 15 mm Hitachi Stub
Anz:

Stück €210,00
31-022300-10 EM-Tec Sn auf C Auflösungsstandard 7, 10 bis 100 nm, auf Custom Stub
Anz:

Stück €300,00
