EM-Tec REM Probentelleradapter
Einleitung

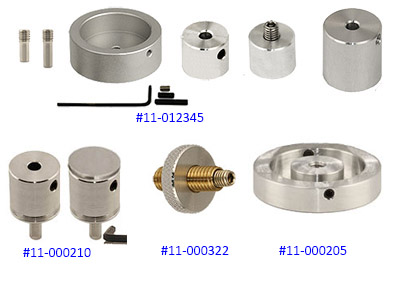

#11-012345 EM-Tec US6 universelles REM Probenhalter-Adapter-Set
#11-000210 EM-Tec PH10 pin Distanzstück für Stiftprobenteller, extra 10mm Höhe
#11-000322 EM-Tec HS18 Hitachi Stub-Extender Set mit Kontermutter
#11-000205 EM-Tec PS4 Stiftprobenteller Adapter für Cambridge S4 Probenteller
Die EM-Tec Probentelleradapter ermöglichen den Einsatz aller gebräuchlichen Arten von REM Probentellern und Probenhaltern in Ihrem REM. Vorteile der preisgünstigen und praktischen EM-Tec Probentelleradapter sind:
- Probenbefestigung unabhängig von der REM Plattform
- Zeitersparnis durch Wegfall des Umspannens
- Kalibrierungs- und Auflösungsstandards auf verschiedenartigen Probentellern
- Keine Notwendigkeit die Unversehrtheit der Probe zu riskieren
- Ermöglicht die gemeinschaftliche Untersuchung von Proben auf verschieden Systemen
- Standard Pin Probenteller mit einem 9,5 mm langen Pin für FEI, Philips, Tescan, Phenom, Aspex, RJ Lee, Cambridge Instruments, Leica, CamScan, ETEC und Novascan REM und FIB-REM Systeme
- Zeiss Pin Probenteller mit kurzem 6 mm Pin für Zeiss und LEO REM, CrossBeam und FIB-REM Systeme
- Flache Zylinderprobenteller für JEOL REM und FIB-REM Systeme
- Hitachi Zylinderprobenteller mit M4 Gewindebohrung für Hitachi REM und FIB
- Flache Zylinderprobenteller für ISI, ABT, Topcon REM
Für jede dieser REM Probentellerarten sind EM-Tec Probentelleradapter erhältlich. Das Unterteil der EM-Tec Adapter ist mit einer Art kompatibel, während das Oberteil mit einer anderen Art kompatibel ist. Die EM-Tec Probentelleradapter sind aus vakuumfestem Aluminium nach den originalen Spezifikationen der Hersteller gefertigt. Die Hitachi Stub-Verlängerungen sind aus selbstschmierendem Messing mit Aluminium Feststellmutter gemacht. EM-Tec Probentelleradapter sind erhältlich als:
- Pin Probentelleradapter, um andere Typen von REM Probentellern in REM mit Pin Aufnahme wie FEI, Philips, Tescan, Phenom, Aspex, Cambridge Instruments, Leica, Amray etc. einzusetzen
- Kurz-Pin Probentelleradapter, um andere Typen von REM Probentellern in Zeiss und LEO REM einzusetzen
- JEOL Probentelleradapter, um Pin Probenteller und Hitachi Probenteller in JEOL REM einzusetzen
- Hitachi M4 Probentelleradapter, um Pin Probenteller und JEOL Probenteller in Hitachi REM einzusetzen
- Weitere REM Probentelleradapter für weniger gebräuchliche REM, wie ISI/ABT/Topcon und Agilent/Keysight
- Metallplattenadapter, um Pin Probenteller auf Auflichtmikroskopen einzusetzen
Für Labor mit vielen unterschiedlichen REM-Plattformen oder für Anwender, die REM unterschiedlicher Hersteller nützen, bieten wir das EM-Tec universelle REM Probenhalter-Adapter-Set. Dieses Set beinhaltet Pin Stub Adapter, JEOL Stub Adapter (bis 25 mm) und Hitachi Stab Adapter. Sollten Sie die von Ihnen gesuchte Lösung nicht finden, beraten wir Sie gerne oder bieten Ihnen Custom-Lösungen an.
|
|
|
|||
EM-Tec Adapter, basierend auf Standard Pin Probentellern für FEI, Philips, Tescan, Phenom, Aspex, Cambridge Instr. |
|||||
PR4 |
Ø3.2 x 9.5mm Stift |
Hitachi M4 Gewinde |
Ø9 x 15mm |
||
PT4 |
Ø3.2 x 9.5mm Stift |
Hitachi M4 Gewinde |
Ø4 x 13.5mm |
||
PS4 |
Ø3.2 x 9.5mm Stift |
Cambridge S4 Probenteller |
Ø30 x 19.5mm |
||
PH10 |
Ø3.2 x 9.5mm Stift |
Ø3.2x9.5mm Stift |
Ø12.7 x 22.7mm |
||
PJ12 |
Ø3.2 x 9.5mm Stift |
Ø9.5/ Ø12.2 mm JEOL Probenteller |
Ø25 x 19.5mm |
||
PJ25 |
Ø3.2 x 9.5mm Stift |
Ø25mm JEOL Probenteller |
Ø34 x 19.5mm |
||
PJ32 |
Ø3.2 x 9.5mm Stift |
Ø32mm JEOL Probenteller |
Ø40 x 19.5mm |
||
PJ50 |
Ø3.2 x 9.5mm Stift |
Ø50mm JEOL Probenteller |
Ø59 x 19.5mm |
||
EM-Tec Probentelleradapter für Zeiss/LEO mit kurzem Pin |
|||||
ZR4 |
Ø3.2 x 6mm Stift |
Hitachi M4 Gewinde |
Ø9 x 11.5mm |
||
Z4 |
Ø3.2 x 6mm Stift |
Hitachi M4 Gewinde |
Ø4 x 10mm |
||
ZJ12 |
Ø3.2 x 6mm Stift |
Ø9.5/ Ø12.2 mm JEOL Probenteller |
Ø25 x 16mm |
||
ZJ25 |
Ø3.2 x 6mm Stift |
Ø25mm JEOL Probenteller |
Ø34 x 16mm |
||
ZJ32 |
Ø3.2 x 6mm Stift |
Ø32mm JEOL Probenteller |
Ø40 x 16mm |
||
ZJ50 |
Ø3.2 x 6mm Stift |
Ø50mm JEOL Probenteller |
Ø59 x 16mm |
||
EM-Tec Probentelleradapter für JEOL und JEOL Neoscope |
|||||
J10P |
Ø9.5 x 9.5mm |
Ø3.2x9.5mm Stift |
Ø9.5 x 9.5mm |
||
J12P |
Ø12.2 x 10mm |
Ø3.2x9.5mm Stift |
Ø12.2 x 10mm |
||
J25P |
Ø25 x 10mm |
Ø3.2x9.5mm Stift |
Ø25 x 10mm |
||
J10H |
Ø9.5 x 9.5mm |
Hitachi M4 Gewinde |
Ø9.5 x 13.5mm |
||
J12H |
Ø12.2 x 10mm |
Hitachi M4 Gewinde |
Ø12.2 x 14mm |
||
J25H |
Ø25 x 10mm |
Hitachi M4 Gewinde |
Ø25 x 14mm |
||
EM-Tec Probentelleradapter für Hitachi REM und Tabletop REM |
|||||
H15P |
Hitachi M4 Gewinde |
Ø3.2x9.5mm Stift |
Ø15 x 15mm |
||
HS4 |
Hitachi M4 Gewinde |
Cambridge S4 Probenteller |
Ø30 x 10mm |
||
HJ10 |
Hitachi M4 Gewinde |
Ø9.5mm JEOL Probenteller |
Ø15 x 10mm |
||
HJ11 |
Hitachi M4 Gewinde |
Ø12.2mm JEOL or ISU Probenteller |
Ø35 x 10mm |
||
HJ12 |
Hitachi M4 Gewinde |
Ø15mm JEOL or ISI Probenteller |
Ø25x 10mm |
||
HJ25 |
Hitachi M4 Gewinde |
Ø25mm JEOL Probenteller |
Ø34 x 10mm |
||
HJ32 |
Hitachi M4 Gewinde |
Ø32mm JEOL Probenteller |
Ø40 x 10mm |
||
HJ50 |
Hitachi M4 Gewinde |
Ø50mm JEOL Probenteller |
Ø59 x 10mm |
||
H10 |
Hitachi M4 Gewinde |
Hitachi M4 Gewinde |
Ø15 x 14mm |
||
HS12 |
Hitachi M4 Gewinde |
Hitachi M4 Gewinde |
Ø20 x 16mm |
||
HS18 |
Hitachi M4 Gewinde |
Hitachi M4 Gewinde |
Ø20 x 22mm |
||
HS25 |
Hitachi M4 Gewinde |
Hitachi M4 Gewinde |
Ø20 x 29mm |
||
EM-Tec Probentelleradapter für Keysight/Agilent/Novelex 8500 und AmRay |
|||||
KR4 |
Ø3.2 x 20mm Stift |
Hitachi M4 Gewinde |
Ø30 x 19.5 |
||
EM-Tec Probentelleradapter für ISI/ABT/Topcon |
|||||
I15H |
Ø15 x 10mm Probenteller |
Hitachi M4 Gewinde |
Ø15 x 14mm |
||
EM-Tec Probentelleradapter für Auflichtmikroskope |
|||||
M31P |
76.2x25.4mm |
Ø3.2x9.5mm Stift |
76.2 x 25.4 x 11.2mm |
||
Bestellinformationen zu Adaptern für REM mit Standard Stiftprobenteller Aufnahme wie FEI, Philips, Tescan, Phenom, Aspex, Cambridge Instruments, Leica, etc.
# 11-000109 EM-Tec PR4 Standard Stiftprobenteller auf Hitachi M4 Adapter mit Stützkragen für größere Probenteller
EM-Tec PR4 Standard Stiftprobentelleradapter auf Hitachi M4 mit Stützkragen. Einsetzbar für größere REM Probenteller / Probenhalter mit M4 Gewindebohrung. Der Pin hat einen 3,2 mm Durchmesser und ist 9,5 mm lang. Der Stützkragen hat einen 9 mm Durchmesser, um größere Probenaufnahmen zusätzliche Stabilität zu verleihen. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 9 x 15 mm. (Weitere Bilder)
|
|||||||||||||
# 11-000119 EM-Tec PT4 Standard Stiftprobenteller Adapter auf M4 Gewinde, für kleinere Probenteller / Halter
EM-Tec PT4 Standard Stiftprobentelleradapter auf Hitachi M4 für kleinere REM Probenteller / Probenhalter mit M4 Gewindebohrung. Kompaktes Design. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 4 x 13,5 mm. (Weitere Bilder)
|
|||||||||||||
# 11-000205 EM-Tec PS4 Stiftprobenteller Adapter für Cambridge S4 Probenteller
EM-Tec PS4 Stiftprobentelleradapter für Cambridge S4 Probenteller. Beinhaltet Schrauben zur Befestigung der Cambridge S4 Probenteller. Der Pin hat einen 3,2 mm Durchmesser und ist 9,5 mm lang. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 30 x 19,5 mm. (Weitere Bilder)
|
|||||||||||||
# 11-000210 EM-Tec PH10 Distanzstück 10 mm für Stiftprobenteller, Ø 12,7 x 22,7 mm, Aluminium
EM-Tec PH10 Distanzstück 10 mm für Stiftprobenteller, Ø 12,7 x 22,7 mm, Aluminium. Das Distanzstück kann dazu eingesetzt werden, einen Probeteller höher im REM zu positionieren und näher an den Polschuh zu bringen, ohne die Z-Achse zu verändern. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000216 EM-Tec PJ12 Stiftprobenteller Adapter für Ø 12,2 mm und Ø 9,5 mm JEOL Probenteller
EM-Tec PJ12 Stiftprobentelleradapter für Ø 12,2 mm und Ø 9,5 mm JEOL Probenteller. Der Adapter nimmt Zylinderprobenteller bis zu Ø 16 mm auf. Er kann auch mit Hitachi Ø 15 mm und Ø 15 mm ISI/ABT/Topcon Stubs eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 25 x 19,5 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000227 EM-Tec PJ25 Stiftprobenteller Adapter für Ø 25 mm JEOL und Hitachi Probenteller
EM-Tec PJ25 Stiftprobentelleradapter für Ø 25 mm JEOL Probenteller. Der Adapter nimmt Zylinderprobenteller bis zu Ø 25 mm auf. Er kann auch mit Hitachi Ø 25 mm und Ø 25 mm bzw. 1 Zoll Schliffproben eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 34 x 19,5 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000232 EM-Tec PJ32 Stiftprobenteller Adapter für Ø 32 mm JEOL und Hitachi Probenteller
EM-Tec PJ32 Stiftprobentelleradapter für Ø 32 mm JEOL Probenteller. Der Adapter nimmt Zylinderprobenteller bis zu Ø 32 mm auf. Er kann auch mit Hitachi Ø 32 mm und Ø 30 mm bzw. 1,25 Zoll Schliffproben eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 40 x 19,5 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000251 EM-Tec PJ50 Stiftprobenteller Adapter für Ø 50 mm JEOL Probenteller
EM-Tec PJ50 Stiftprobentelleradapter für Ø 50 mm JEOL Probenteller. Der Adapter nimmt Zylinderprobenteller bis zu Ø 50 mm auf. Er kann auch mit Ø 50 mm bzw. 2 Zoll Schliffproben eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 59 x 19,5 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
Bestellinformationen zu Adaptern für Zeiss und LEO REM mit Kurz-Pin-Stiftprobentelleraufnahme. Hinweis: Probentelleradapter mit dem längeren Standard Stift können einfach modifiziert werden durch das Kurzen des Stiftes bis 6mm.
# 11-000106 EM-Tec ZR4 ZEISS Stiftprobenteller auf Hitachi M4 Adapter mit Stützkragen für größere Probenteller / Halter
EM-Tec ZR4 Zeiss Stiftprobentelleradapter auf Hitachi M4 mit Stützkragen. Einsetzbar für größere REM Probenteller / Probenhalter mit M4 Gewindebohrung. Der Pin hat einen 3,2 mm Durchmesser und ist 6 mm lang. Der Stützkragen hat einen 9 mm Durchmesser, um größere Probenaufnahmen zusätzliche Stabilität zu verleihen. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 9 x 11,5 mm. (Weitere Bilder)
|
|||||||||||||
# 11-000116 EM-Tec Z4 ZEISS Stiftprobenteller Adapter auf M4 Gewinde, für kleinere Probenteller / Halter
EM-Tec Z4 Zeiss Stiftprobentelleradapter auf Hitachi M4 für kleinere REM Probenteller / Probenhalter mit M4 Gewindebohrung. Kompaktes Design. Der Pin hat einen 3,2 mm Durchmesser und ist 6 mm lang. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 4 x 10 mm. (Weitere Bilder)
|
|||||||||||||
# 11-000126 EM-Tec ZJ12 Zeiss Stiftprobenteller Adapter für Ø 12,2 mm und Ø 9,5 mm JEOL Probenteller
EM-Tec ZJ12 Zeiss pin stub adapter for for Ø12.2mm and Ø9.5mm JEOL stubs. This stub adapter accepts up to Ø16mm cylinder stubs. Can also be used for the Hitachi Ø15mm and the Ø15mm ISI/ABT/Topcon stubs. Set screw is used to secure the SEM stubs. Machined from vacuum grade aluminium. Overall size Ø25x16mm. Includes allen key. (Weitere Bilder)
|
|||||||||||||
# 11-000127 EM-Tec ZJ25 Zeiss Stiftprobenteller Adapter für Ø 25 mm JEOL Probenteller
EM-Tec ZJ25 Zeiss Stiftprobentelleradapter für Ø 25 mm JEOL Probenteller. Der Adapter nimmt Zylinderprobenteller bis zu Ø 25 mm auf. Er kann auch mit Hitachi Ø 25 mm und Ø 25 mm bzw. 1 Zoll Schliffproben eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 34 x 16 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000128 EM-Tec ZJ32 Zeiss Stiftprobenteller Adapter für Ø 32 mm JEOL Probenteller
EM-Tec ZJ32 Zeiss Stiftprobentelleradapter für Ø 32 mm JEOL Probenteller. Der Adapter nimmt Zylinderprobenteller bis zu Ø 32 mm auf. Er kann auch mit Hitachi Ø 32 mm und Ø 30 mm bzw. 1,25 Zoll Schliffproben eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 40 x 16 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000129 EM-Tec ZJ50 Zeiss Stiftprobenteller Adapter für Ø 50 mm JEOL Probenteller
EM-Tec ZJ50 Zeiss Stiftprobentelleradapter für Ø 50 mm JEOL Probenteller. Der Adapter nimmt Zylinderprobenteller bis zu Ø 50 mm auf. Er kann auch mit Ø 50 mm bzw. 2 Zoll Schliffproben eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 59 x 16 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
Bestellinformationen zu Adaptern für JEOL REM und JEOL Neoscope Tabletop REM
# 11-000503 EM-Tec J10P JEOL Ø 9,5 mm Adapter für Ø 3,2 mm REM Stiftprobenteller, Ø 9,5 x 9,5 mm
EM-Tec J10P JEOL Ø 9,5 x 9,5 mm Adapter für Ø 3,2 mm REM Stiftprobenteller (Standard und kurze Ausführung). Ermöglicht den Einsatz der beliebten Ø 3,2 mm REM Stiftprobenteller auf JEOL REM. Eine Feststellschraube sichert den Stiftprobenteller. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 9,5 x 9,5 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000513 EM-Tec J12P JEOL Ø 12,2 mm Adapter für Ø 3,2 mm REM Stiftprobenteller, Ø 12,2 x 10 mm
EM-Tec J12P JEOL Ø 12,2 x 10 mm Adapter für Ø 3,2 mm REM Stiftprobenteller (Standard und kurze Ausführung). Ermöglicht den Einsatz der beliebten Ø 3,2 mm REM Stiftprobenteller auf JEOL REM. Eine Feststellschraube sichert den Stiftprobenteller. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 12,2 x 10 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000523 EM-Tec J25P JEOL Ø 25 mm Adapter für REM Stiftprobenteller, Ø 25 x 10 mm
EM-Tec J25P JEOL Ø 25 x 10 mm Adapter für Ø 3,2 mm REM Stiftprobenteller (Standard und kurze Ausführung). Ermöglicht den Einsatz der beliebten Ø 3,2 mm REM Stiftprobenteller auf JEOL REM. Eine Feststellschraube sichert den Stiftprobenteller. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 25 x 10 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000504 EM-Tec J10H JEOL Ø 9,5 mm Adapter für Hitachi M4 Probenteller, Ø 9,5 x 9,5 mm
EM-Tec J10H JEOL Ø 9,5 x 9,5 mm Adapter für Hitachi M4 Stubs und Probenhalter mit M4 Gewindebohrung. Gefertigt aus vakuumfestem Aluminium, M4 Schraube aus Edelstahl, Gesamtgröße Ø 9,5 x 13,5 mm - Ø 9,5 x 9,5 mm ohne M4 Gewinde. (Weitere Bilder)
|
|||||||||||||
# 11-000514 EM-Tec J12H JEOL Ø 12,2 mm Adapter für Hitachi M4 Probenteller, Ø 12,2 x 10 mm
EM-Tec J12H JEOL Ø 12,2 x 10 mm Adapter für Hitachi M4 Stubs und Probenhalter mit M4 Gewindebohrung. Gefertigt aus vakuumfestem Aluminium, M4 Schraube aus Edelstahl, Gesamtgröße Ø 12,2 x 14 mm - Ø 12,2 x 10 mm ohne M4 Gewinde. (Weitere Bilder)
|
|||||||||||||
# 11-000524 EM-Tec J25H JEOL Ø 25 mm Adapter für Hitachi M4 Probenteller, Ø 25 x 10 mm
EM-Tec J25H JEOL Ø 25 x 10 mm Adapter für Hitachi M4 Stubs und Probenhalter mit M4 Gewindebohrung. Gefertigt aus vakuumfestem Aluminium, M4 Schraube aus Edelstahl, Gesamtgröße Ø 25 x 14 mm - Ø 25 x 10 mm ohne M4 Gewinde. (Weitere Bilder)
|
|||||||||||||
Bestellinformationen zu M4 Adaptern für Hitachi REM und Hitachi Tabletop REM
# 11-000304 EM-Tec H15P M4 Adapter für Stiftprobenteller, Ø 15 x 16 mm, M4
EM-Tec H15P M4 Adapter für Ø 3,2 mm REM Stiftprobenteller (Standard und kurze Ausführung). Ermöglicht den Einsatz der beliebten Ø 3,2 mm REM Stiftprobenteller auf Hitachi REM und JEOL Neoscope Tabletop REM. Eine Feststellschraube sichert den Stiftprobenteller. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 15 x 16 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000305 EM-Tec HS4 M4 Adapter für Cambridge S4 Probenteller, M4
EM-Tec HS4 M4 Adapter für Cambridge S4 Probenteller. Beinhaltet Schrauben zur Befestigung der Cambridge S4 Probenteller. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 30 x 10 mm. (Weitere Bilder)
|
|||||||||||||
# 11-000310 EM-Tec HJ10 Hitachi M4 Adapter für Ø 9,5 mm JEOL Probenteller, Ø 15 x 10 mm, M4
EM-Tec HJ10 Hitachi M4 Adapter für Ø 9,5 mm JEOL Stubs. Eine Feststellschraube sichert den Ø 9,5 mm JEOL Stub. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 15 x 10 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000311 EM-Tec HJ11 Hitachi M4 Adapter für Ø 12,2 mm JEOL Probenteller, Ø 15 x 10 mm, M4
EM-Tec HJ11 Hitachi M4 Adapter für Ø 12,2 mm JEOL Stubs. Eine Feststellschraube sichert den Ø 12,2 mm JEOL Stub. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 15 x 10 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000316 EM-Tec HJ12 Hitachi M4 Adapter für Ø 15 mm JEOL oder ISI Probenteller, Ø 25 x 10 mm, M4
EM-Tec HJ12 Hitachi M4 Adapter für Ø 15 mm JEOL oder ISI Stubs. Eine Feststellschraube sichert den Ø 15 mm JEOL oder ISI Stub. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 25 x 10 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000326 EM-Tec HJ25 Hitachi M4 Adapter für Ø 25 mm JEOL Probenteller, M4
EM-Tec HJ25 Hitachi M4 Adapter für Ø 25 mm JEOL Stubs. Er kann auch mit Hitachi Ø 25 mm und Ø 25 mm bzw. 1 Zoll Schliffproben eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 34 x 10 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000332 EM-Tec HJ32 Hitachi M4 Adapter für Ø 32 mm JEOL Probenteller, M4
EM-Tec HJ32 Hitachi M4 Adapter für Ø 32 mm JEOL Stubs. Er kann auch mit Hitachi Ø 32 mm und Ø 32 mm bzw. 1,25 Zoll Schliffproben eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 40 x 10 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000351 EM-Tec HJ50 Hitachi M4 Adapter für Ø 50 mm JEOL Probenteller, M4
EM-Tec HJ50 Hitachi M4 Adapter für Ø 50 mm JEOL Stubs. Er kann auch mit Hitachi Ø 50 mm und Ø 50 mm bzw. 2 Zoll Schliffproben eingesetzt werden. Eine Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 59 x 10 mm. Lieferung inkl. Inbusschlüssel. (Weitere Bilder)
|
|||||||||||||
# 11-000309 EM-Tec H10 Hitachi M4 Stub Distanzstück, 10 mm feste Höhe, Ø 15 x 10 mm, M4
EM-Tec H10 Hitachi M4 Distanzstück, 10 mm hoch. Das Distanzstück kann dazu eingesetzt werden, einen Probeteller höher im REM zu positionieren und näher an den Polschuh zu bringen, ohne die Z-Achse zu verändern. Gefertigt aus vakuumfestem Aluminium mit M4 Schraube aus Edelstahl, Gesamtgröße Ø 15 x 14 mm (Weitere Bilder)
|
|||||||||||||
# 11-000321 EM-Tec HS12 Hitachi Stub-Extender Set mit Kontermutter, M6 und M4 Schraube, 12 mm L
EM-Tec HS12 Hitachi Stub-Extender mit M6 Gewindestange und 12 mm Länge, hergestellt aus vakuumkompatiblem Messing. Beinhaltet eine gerändelte Kontermutter aus Aluminium. Passt in Probebühnenadapter mit M6 Gewinde. Die Probenhöhe kann eingestellt werden, indem man die M6 Gewindestange tiefer in die Probenbühne schraubt. Die Gewindestange wird mit der gerändelten Kontermutter fixiert. An der Spitze des Stub-Extenders sitzt eine M4 Schraube. Das Unterteil der M6 Gewindestange hat eine M4 Gewindebohrung. So können auch mehrere Gewindestangen aufeinander geschraubt werden (Weitere Bilder)
|
|||||||||||||
# 11-000322 EM-Tec HS18 Hitachi Stub-Extender Set mit Kontermutter, M6 und M4 Schraube, 18 mm L
EM-Tec HS18 Hitachi Stub-Extender mit M6 Gewindestange und 18 mm Länge, hergestellt aus vakuumkompatiblem Messing. Beinhaltet eine gerändelte Kontermutter aus Aluminium. Passt in Probebühnenadapter mit M6 Gewinde. Die Probenhöhe kann eingestellt werden, indem man die M6 Gewindestange tiefer in die Probenbühne schraubt. Die Gewindestange wird mit der gerändelten Kontermutter fixiert. An der Spitze des Stub-Extenders sitzt eine M4 Schraube. Das Unterteil der M6 Gewindestange hat eine M4 Gewindebohrung. So können auch mehrere Gewindestangen aufeinander geschraubt werden. (Weitere Bilder)
|
|||||||||||||
# 11-000323 EM-Tec HS25 Hitachi Stub-Extender Set mit Kontermutter, M6 und M4 Schraube, 25 mm L
EM-Tec HS25 Hitachi Stub-Extender mit M6 Gewindestange und 25 mm Länge, hergestellt aus vakuumkompatiblem Messing. Beinhaltet eine gerändelte Kontermutter aus Aluminium. Passt in Probebühnenadapter mit M6 Gewinde. Die Probenhöhe kann eingestellt werden, indem man die M6 Gewindestange tiefer in die Probenbühne schraubt. Die Gewindestange wird mit der gerändelten Kontermutter fixiert. An der Spitze des Stub-Extenders sitzt eine M4 Schraube. Das Unterteil der M6 Gewindestange hat eine M4 Gewindebohrung. So können auch mehrere Gewindestangen aufeinander geschraubt werden. (Weitere Bilder)
|
|||||||||||||
Bestellinformationen zu weiteren REM Probentelleradaptern
# 11-000120 EM-Tec KR4 langer Stiftprobenteller Adapter mit Stützkragen für Hitachi M4 Probenteller und Halter
EM-Tec KR4 Probentelleradapter langem Pin für Hitachi M4 mit Stützkragen REM Stubs und REM Halter mit M4 Gewinde. Der Pin hat einen 3,2 mm Durchmesser und ist 20 mm lang. Der Stützkragen hat einen 9 mm Durchmesser, um größere Probenaufnahmen zusätzliche Stabilität zu verleihen. Passt zu Agilent 8500 und Keysight 8500B Tabletop FE-REM. Kann auch bei AmRay REM eingesetzt werden. Gefertigt aus vakuumfestem Aluminium, Gesamtgröße Ø 9 x 26 mm. (Weitere Bilder)
|
|||||||||||||
# 11-000604 EM-Tec I15H ISI/ABT/Topcon Adapter für Hitachi M4 Probenteller, Ø 15 x 10 mm
EM-Tec I15H ISI/ABT/Topcon Zylinderprobentelleradapter für Hitachi M4 Probenteller und M4 Probenhalter. Gefertigt aus vakuumfestem Aluminium, Gewindeeinsatz aus Edelstahl, Gesamtgröße Ø 15 x 14 mm - Ø 15 x 10 mm ohne M4 Gewinde. (Weitere Bilder)
|
|||||||||||||
Ordering Information for Metal slide adapter to accommodate pin Probentellers on reflected light microscopes
# 11-000675 EM-Tec M31P Probenhalter für REM Stiftprobenteller zur Untersuchung mit Auflichtmikroskopen
EM-Tec M31P Probenhalter für REM Stiftprobenteller zur Untersuchung mit Auflichtmikroskopen, passt zu Standard Ø 3,2 mm Stiftprobentellern und zu Zeiss Stiftprobentellern mit kurzem Pin. Entworfen für Proben bis Ø 25,4 mm, funktioniert aber auch mit Pin Stubs mit Ø 38 mm. Eine gerändelte Feststellschraube sichert die Probe. Gefertigt aus vakuumfestem Aluminium, Platte aus schwarz-eloxiertem Aluminium, Gesamtgröße Ø 76,2 x 25,4 x 11,2 mm. (Weitere Bilder)
|
|||||||||||||
Bestellinformationen zum EM-Tec universellen REM Probenhalter-Adapter-Set
# 11-012345 EM-Tec US6 universelles REM Probenhalter-Adapter-Set
Das EM-Tec US6 universelles REM Probenhalter-Adapter-Set ermöglicht die weitverbreitetsten REM Probenteller auf den REM aller führenden Hersteller einzusetzen. Das Adapter-Set besteht aus:
11-000119 EM-Tec P4 Standard Stiftprobenteller auf Hitachi M4 Adapter
11-000116 EM-Tec Z4 ZEISS Stiftprobenteller auf Hitachi M4 Adapter
11-000513 EM-Tec J12P JEOL Ø 12,2 mm Adapter für alle Stiftprobenteller
11-000514 EM-Tec J12H JEOL Ø 12,2 mm Adapter für Hitachi M4 Probenteller
11-000304 EM-Tec H15P Hitachi M4 Adapter für Stiftprobenteller
11-000326 EM-Tec HJ25 Hitachi M4 Adapter für alle JEOL Stubs bis Ø 25 mm (Weitere Bilder)
|
|||||||||||||
