EM-Tec Gold Serie Halter und Pin Stub Adapter





                                    Einige Beispiele

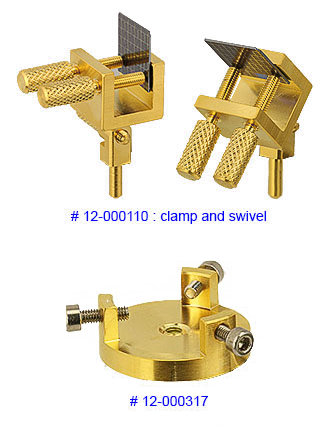

EM-Tec gold series SEM sample holders and pin stub adapters link to    EM-Tec GS10 Schwenkprobenhalter, Proben bis 10 mm, Messing vergoldet link to 12-000134  EM-Tec GS25 dreiarmiger Probenhalter für Proben bis zu Ø 25 mm, vergoldetes Messing, Std. Pin link to  # 12-000317   EM-Tec GR20 Klemmprobenhalter bis Ø 20 mm, vergoldetes Messing, M4

Einleitung

Die EM-Tec Gold Serie beinhaltet eine Reihe unterschiedlicher REM Probenhalter und Pin Stub Adapter. Alle sind aus Messing gefertigt und 1 µm dick vergoldet. Messing wurde wegen seiner Steifigkeit gewählt und ist nicht magnetisch. Die Goldbeschichtung sorgt dafür, dass die Halter nicht durch das Handling verschmutzt werden. Zudem ist Gold gegen viele Chemikalien resistent und ermöglicht auch die Reinigung mittels Plasma. Saubere Probenhalteroberflächen verringern zudem die Gefahr von Kontamination der Proben. Die EM-Tec Gold Serie Probenhalter sind gedacht für den Einsatz in Tabletop REM, REM oder FE-REM. Folgende Gold Serie REM Probenhalter und Pin Stub Adapter sind derzeit erhältlich:

  • EM-Tec GR2 kleiner Nadel- / Röhrenprobenhalter bis Ø 2 mm. Die Nadel wird mit einer kleinen Klemmschraube fixiert. Idealer Halter für Nadelsonden, Nadeln, Drähte und dünne Röhrchen. Der Halter ist Ø 6 x 4 mm groß. Messing, 1 µm dick vergoldet.
  • EM-Tec GS10 Schwenkprobenhalter, volle 180° kippbar. Ultimativer Halter für die Abbildung von Cross-Sections in jedem gewünschten Winkel. Die Größe des Halters ohne Klemmschrauben beträgt lediglich 16 x 16 x 14 mm. Die Probe wird mit zwei Rändelschrauben geklemmt. Der Kippwinkel kann mit einer Rändelschraube fixiert werden. Messing, 1 µm dick vergoldet.
  • EM-Tec GB16 Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 16 mm, Messing, 1 µm dick vergoldet. Die Probe wird mit Edelstahlschrauben gehalten. Ideal für kleine Proben und kleine REM. Vier Schrauben im Lieferumfang enthalten.
  • EM-Tec GR20 Runder Klemmprobenhalter mit drei Klemmsäulen für runde und kompliziert geformte Proben bis Ø 20 mm, Messing, 1 µm dick vergoldet. Die Probe wird mit Edelstahlschrauben gehalten. Ideal für kleine Proben und kleine REM.
  • EM-Tec GS25 leichter, dreiarmiger Probenhalter für unregelmäßig geformte Proben bis zu Ø 25 mm. Die Proben werden auf den drei Gewindestangen gehalten und mit den Flanken der Klemmmuttern fixiert. Messing, 1 µm dick vergoldet.
  • EM-Tec GS45 leichter, dreiarmiger Probenhalter für unregelmäßig geformte Proben bis zu Ø 45 mm. Die Proben werden auf den drei Gewindestangen gehalten und mit den Flanken der Klemmmuttern fixiert. Messing, 1 µm dick vergoldet.
  • EM-Tec GZM4 kompakter Zeiss Stift Adapter mit M4 Gewindekopf, um Probenteller und Halter mit M4 Gewindebohrung in einen Zeiss Stiftprobenteller zu verwandeln. Der Stift hat einen 3,2 mm Durchmesser und ist 6 mm lang. Messing, 1 µm dick vergoldet.
  • EM-Tec GSPM4 kompakter Standard Stift Adapter mit M4 Gewindekopf, um Probenteller und Halter mit M4 Gewindebohrung in einen Standard Stiftprobenteller zu verwandeln. Der Stift hat einen 3,2 mm Durchmesser und ist 9,5 mm lang. Messing, 1 µm dick vergoldet.

Die EM-Tec Gold Serie REM Probenhalter sind erhältlich mit Pin Sub Stiftaufnahme und einige von ihnen auch mit M3 Gewindebohrung.
Für JEOL REM können EM-Tec Adapter eingesetzt werden. Die Adapter sind mit Ø 9,5, Ø 12,2 oder Ø 25 mm erhältlich.

Daten und Maße der EM-Tec Gold Serie REM Probenhalter und Pin Stub Adapter:

Artikelnr.

Name

Max. Probengröße

Maße ohne Pin

Sicherungsmethode

REM Kompatibilität

12-000117

EM-Tec GR2

Ø2 mm

Ø6x4 mm

Schraube

3,2 mm Std.Stift

12-000110

EM-Tec GS10

10 mm

28x16x27 mm

Klemmschraube

3,2 mm Std.Stift

12-000223

EM-Tec GB16

16 mm

22x19x10 mm

Madenschraube

3,2 mm Std.Stift

12-000323

EM-Tec GB16

16 mm

22x19x10 mm

Madenschraube

M4 Gewinde

12-000217

EM-Tec GR20

Ø20 mm

Ø25x10 mm

Madenschraube

3,2 mm Std.Stift

12-000317

EM-Tec GR20

Ø20 mm

Ø25x10 mm

Madenschraube

M4 Gewinde

12-000134

EM-Tec GS25

Ø25 mm

Ø31x10 mm

Klemmmutter

3,2 mm Std.Stift

12-000135

EM-Tec GS45

Ø45 mm

Ø51x10 mm

Klemmmutter

3,2 mm Std.Stift


Artikelnr.

Name

Adapterart

Maße

Stiftlänge

Aufnahme im REM

11-000102

EM-Tec GZM4

Stift auf M4

Ø3.2x10 mm

6 mm

3,2 mm Zeiss Stift

11-000103

EM-Tec GSPM4

Stift auf M4

Ø3.2x13.5 mm

9.5 mm

3,2 mm Std.Stift


Bestellinformationen zu EM-Tec Gold Serie Probenhaltern für REM mit Stiftaufnahme (Pin Stub); FEI, Philips, Zeiss, LEO, Tescan, Phenom, Aspex, RJLee, AmRay, Cambridge Instruments, Leica, CamScan, ETEC und Novascan REM

*Nettopreise zuzüglich gesetzlicher Umsatzsteuer. Wir verkaufen nicht an Privatpersonen.


    # 12-000223   EM-Tec GB16 Klemmprobenhalter für Proben bis 16 mm, vergoldetes Messing, Std. Pin

EM-Tec GB16 Klemmprobenhalter für Proben bis 16 mm, vergoldetes Messing, Std. Pin EM-Tec GB16 mit Stiftaufnahme (Pin). Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 16 mm, Messing, 1 µm dick vergoldet. Ideal für kleine Proben und kleine REM. Vier Schrauben im Lieferumfang enthalten.

EM-Tec GB16 Klemmprobenhalter für Proben bis 16 mm, vergoldetes Messing, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-000223 Stück €49,50
Anz:



    # 12-000117   EM-Tec GR2 Nadel- / Röhrenprobenhalter bis Ø 2 mm, Messing vergoldet, Std. Pin

EM-Tec GR2 Nadel- / Röhrenprobenhalter bis Ø 2 mm, Messing vergoldet, Std. Pin EM-Tec GR2 kleiner Nadel- / Röhrenprobenhalter bis Ø 2 mm. Die Nadel wird mit einer kleinen Klemmschraube fixiert. Idealer Halter für Nadelsonden, Nadeln, Drähte und dünne Röhrchen. Der Halter ist Ø 6 x 4 mm groß. Messing, 1 µm dick vergoldet.

EM-Tec GR2 Nadel- / Röhrenprobenhalter bis Ø 2 mm, Messing vergoldet, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-000117 Stück €22,50
Anz:



    # 12-000110   EM-Tec GS10 Schwenkprobenhalter, Proben bis 10 mm, Messing vergoldet, Std. Pin

EM-Tec GS10 Schwenkprobenhalter, Proben bis 10 mm, Messing vergoldet, Std. Pin EM-Tec GS10 Schwenkprobenhalter, volle 180° kippbar. Ultimativer Halter für die Abbildung von Cross-Sections in jedem gewünschten Winkel. Die Größe des Halters ohne Klemmschrauben beträgt lediglich 16 x 16 x 14 mm. Die Probe wird mit zwei Rändelschrauben geklemmt. Der Kippwinkel kann mit einer Rändelschraube fixiert werden. Messing, 1 µm dick vergoldet.

EM-Tec GS10 Schwenkprobenhalter, Proben bis 10 mm, Messing vergoldet, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-000110 Stück €95,00
Anz:



    # 12-000217   EM-Tec GR20 Klemmprobenhalter für Proben bis Ø 20 mm, vergoldetes Messing, Std. Pin

EM-Tec GR20 Klemmprobenhalter für Proben bis Ø 20 mm, vergoldetes Messing, Std. Pin EM-Tec GR20 mit Stiftaufnahme (Pin). Runder Klemmprobenhalter mit drei Klemmsäulen für runde und kompliziert geformte Proben bis Ø 20 mm, Messing, 1 µm dick vergoldet. Ideal für kleine Proben und kleine REM. Sechs Schrauben im Lieferumfang enthalten.

EM-Tec GR20 Klemmprobenhalter für Proben bis Ø 20 mm, vergoldetes Messing, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-000217 Stück €49,50
Anz:



    # 12-000134   EM-Tec GS25 dreiarmiger Probenhalter für Proben bis zu Ø 25 mm, vergoldetes Messing, Std. Pin

EM-Tec GS25 dreiarmiger Probenhalter für Proben bis zu Ø 25 mm, vergoldetes Messing, Std. Pin EM-Tec GS25 leichter, dreiarmiger Probenhalter für unregelmäßig geformte Proben bis zu Ø 25 mm. Die Proben werden auf den drei Gewindestangen gehalten und mit den Flanken der Klemmmuttern fixiert. Messing, 1 µm dick vergoldet.

EM-Tec GS25 dreiarmiger Probenhalter für Proben bis zu Ø 25 mm, vergoldetes Messing, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-000134 Stück €76,50
Anz:



    # 12-000135   EM-Tec GS45 dreiarmiger Probenhalter für Proben bis zu Ø 45 mm, vergoldetes Messing, Std. Pin

EM-Tec GS45 dreiarmiger Probenhalter für Proben bis zu Ø 45 mm, vergoldetes Messing, Std. Pin EM-Tec GS45 leichter, dreiarmiger Probenhalter für unregelmäßig geformte Proben bis zu Ø 45 mm. Die Proben werden auf den drei Gewindestangen gehalten und mit den Flanken der Klemmmuttern fixiert. Messing, 1 µm dick vergoldet.

EM-Tec GS45 dreiarmiger Probenhalter für Proben bis zu Ø 45 mm, vergoldetes Messing, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-000135 Stück €86,50
Anz:


Bestellinformationen zu den EM-Tec Gold Serie REM Probenhaltern für Hitachi REM und EM-Tec REM Adapter

*Nettopreise zuzüglich gesetzlicher Umsatzsteuer. Wir verkaufen nicht an Privatpersonen.


    # 12-000323   EM-Tec GB16 Klemmprobenhalter bis 16 mm, vergoldetes Messing, M4

EM-Tec GB16 Klemmprobenhalter bis 16 mm, vergoldetes Messing, M4 EM-Tec GB16 mit M4 Gewindeaufnahme. Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 16 mm, Messing, 1 µm dick vergoldet. Ideal für kleine Proben und kleine REM. Vier Schrauben im Lieferumfang enthalten.

EM-Tec GB16 Klemmprobenhalter bis 16 mm, vergoldetes Messing, M4
Artikel # Einheit Preis* Bestellung / Anfrage
12-000323 Stück €44,00
Anz:



    # 12-000317   EM-Tec GR20 Klemmprobenhalter bis Ø 20 mm, vergoldetes Messing, M4

EM-Tec GR20 Klemmprobenhalter bis Ø 20 mm, vergoldetes Messing, M4 EM-Tec GR20 mit M4 Gewindeaufnahme. Runder Klemmprobenhalter mit drei Klemmsäulen für runde und kompliziert geformte Proben bis Ø 20 mm, Messing, 1 µm dick vergoldet. Ideal für kleine Proben und kleine REM. Sechs Schrauben im Lieferumfang enthalten.

EM-Tec GR20 Klemmprobenhalter bis Ø 20 mm, vergoldetes Messing, M4
Artikel # Einheit Preis* Bestellung / Anfrage
12-000317 Stück €44,00
Anz:


Bestellinformationen zu den EM-Tec Gold Serie Pin Stub auf M4 Adaptern

*Nettopreise zuzüglich gesetzlicher Umsatzsteuer. Wir verkaufen nicht an Privatpersonen.


    # 11-000102   EM-Tec GZM4 kompakter ZEISS Stift Adapter mit M4 Gewinde, vergoldetes Messing, kurzer ZEISS Pin

EM-Tec GZM4 kompakter ZEISS Stift Adapter mit M4 Gewinde, vergoldetes Messing, kurzer ZEISS Pin EM-Tec GZM4 kompakter Zeiss Stift Adapter mit M4 Gewindekopf, um Probenteller und Probenhalter mit M4 Gewindebohrung in einen Zeiss Stiftprobenteller zu adaptieren. Die Seite mit dem Stift hat einen 3,2 mm Durchmesser und eine Länge von 6 mm. Messing, 1 µm dick vergoldet.

EM-Tec GZM4 kompakter ZEISS Stift Adapter mit M4 Gewinde, vergoldetes Messing, kurzer ZEISS Pin
Artikel # Einheit Preis* Bestellung / Anfrage
11-000102 Stück €18,50
Anz:



    # 11-000103   EM-Tec GSPM4 kompakter Standard Stift Adapter mit M4 Gewinde, vergoldetes Messing, Standard Pin

EM-Tec GSPM4 kompakter Standard Stift Adapter mit M4 Gewinde, vergoldetes Messing, Standard Pin EM-Tec GSPM4 kompakter Standard Stift Adapter mit M4 Gewindekopf, um Probenteller und Probenhalter mit M4 Gewindebohrung in einen Standard Stiftprobenteller zu adaptieren. Die Seite mit dem Stift hat einen 3,2 mm Durchmesser und eine Länge von 9,5 mm. Messing, 1 µm dick vergoldet.

EM-Tec GSPM4 kompakter Standard Stift Adapter mit M4 Gewinde, vergoldetes Messing, Standard Pin
Artikel # Einheit Preis* Bestellung / Anfrage
11-000103 Stück €18,50
Anz:
