Cressington Rotationskipptische und Planetengetriebetisch


Einleitung

Motorisierte Rotationskipptische (R-T) und Planetengetriebetische (R-P-T) liefern eine gleichmäßigere Schichtdicke bei der Beschichtung größerer Proben oder Proben mit hoher Topographie. Die optional erhältlichen Cressington Tische sind: • R-T40 Rotationskipptisch für Cressington 108auto und 108manual Sputter Coater • R-T100 Rotationskipptisch für Cressington 108auto/SE Sputter Coater oder 108carbon/A/SE Carbon Coater • R-P-T Planetengetriebtisch für Cressington 108auto/SE Sputter Coater oder 108carbon/A/SE Carbon Coater Alle Tische haben einen Aluminiumrezipienten und einen kürzen Glasrezipienten, wodurch sie einfach gegen den Standard Glasrezipienten ausgetauscht werden können. Der Elektromotor und die Tischeinstellungen befinden sich alle außerhalb der Vakuumkammer. Die Geschwindigkeit der motorisierten Probentische kann in fünf Stufen bis zu 120 U/min eingestellt werden. Die Probentische sind 90° kippbar und haben einen Feststellmechanismus. Ein 9V Netzteil (100V-240V) zum Betrieb des Motors ist im Lieferumfang enthalten.


Spezifikationen der Cressington RT und R-P-T Tische

Art

R-T40 Tisch



R-T100 Tisch



R-P-T Tisch



Artikelnr.

19-010220

19-012050

19-012080

Kompatibilität

108auto

108auto/SE
108carbon/A/SE
208carbon

108auto/SE
108carbon/A/SE
208carbon
208HR

Aluminiumrezipient

Ø120 x 76mm

Ø150 x 85mm

Ø150 x 85mm

Glasrezipient

Ø120 x 44mm

Ø150 x 65mm

Ø150 x 65mm

Bewegungen

Rotation & Kippung

Rotation & Kippung

Planetenrotation & Kippung

Geschwindigkeit

Aus + 5 Stufen bis 120 U/min

Aus + 5 Stufen bis 120 U/min

Aus + 5 Stufen bis 120 U/min

Kippwinkel

+/- 90°

+/- 90°

+/- 90°

Kippsperre

ja

ja

ja

MTM-kompatibel

ja

ja

ja

Stromanschluss

9V DC

9V DC

9V DC

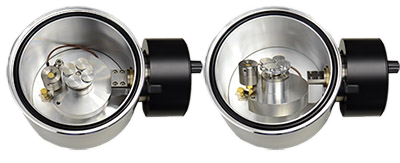

Cressington R-T40 Rotationskipptisch für 108 Sputter Coater

           R-T40 Rotationskipptisch (AD Ø120 mm) für 108auto Sputter Coater inkl. 44 mm Rezipient
           19-010220 R-T40 Rotationskipptisch (AD Ø120 mm)

Der Cressington R-T40 Rotationskipptisch wurde speziell für die Cressington 108auto Sputter Coater mit Ø120 mm Kammer entwickelt. Auf dem 76 mm hohen Aluminiumfuß des R-T40 sitzt ein 44 mm hoher Glasrezipient, wodurch sich die Gesamthöhe von 120 mm ergibt. Der R-T40 Rotationskipptisch ersetzt den Ø120 x 120 mm Glasrezipienten des vorhandenen Cressington 108auto Sputter Coaters. Der Rotationskipptisch passt ebenfalls in JEOL und Agar Sputter Coater mit Ø120 x 120 mm Glasrezipient.
Der R-T40 bietet eine fast euzentrische Kippung von 0-90° in beiden Richtungen. Die Drehgeschwindigkeit ist in 5 Stufen bis 120 U/min einstellbar. Der Standard Probenhalter des R-T40 ist für vier 12,7 mm Stiftprobenteller ausgelegt. Andere Probenhalter sind optional erhältlich. Für präzise Schichtdickenmessung kann der Cressington R-T40 Rotationskipptisch zusammen mit einem MTM Schichtdickenmessgerät kombiniert werden. Der Messkopf sitzt auf der gleichen Höhe wir die Probenteller. Ausstattung und Vorteile des R-T40 Tisches:

  • Gleichmäßigere Beschichtung
  • Bessere Abdeckung bei dünnen Schichten
  • Kurze Entfernung beim Beschichten
  • Fast euzentrisch +/- 90° kippbar
  • Voll kompatibel zu Sputter Coatern mit Ø120 x 120 mm Kammer
  • Voll kompatibel mit Schichtdickenmessung
  • Inkl. 9V Netzteil (100-240V)
Angebotsanfrage für Cressington R-T40 Rotationskipptisch
Cressington R-T40 Rotationskipptisch (Ø120mm) für 108aut0 Coater inkl. 44  mm hoch Glasrezipient Cressington R-T40 Rotationskipptisch (Ø120mm) für 108aut0 Coater inkl. 44 mm hoch Glasrezipient
Artikel # Beschreibung Anfrage
19-010220 Cressington R-T40 Rotationskipptisch (Ø120mm) für 108aut0 Coater inkl. 44 mm hoch Glasrezipient

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
R-T Probenhalter für 1 x Ø30mm / 1-1/4 Zoll Einbettungen und Ø32mm REM Probenteller, Ø 40 mm R-T Probenhalter für 1 x Ø30mm / 1-1/4 Zoll Einbettungen und Ø32mm REM Probenteller, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010222 Stück €80,00
Qty:



R-T Probenhalter für 4x 12,7 mm Stiftprobenteller, Ø 40 mm R-T Probenhalter für 4x 12,7 mm Stiftprobenteller, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010221 Stück €80,00
Qty:



R-T Probenhalter für 3 x Ø15 mm Hitachi M4 Stubs, Ø 40 mm R-T Probenhalter für 3 x Ø15 mm Hitachi M4 Stubs, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010223 Stück €110,00
Qty:



R-T Probenhalter für 4 x Ø10 mm JEOL Probenteller, Ø 40 mm R-T Probenhalter für 4 x Ø10 mm JEOL Probenteller, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010224 Stück €110,00
Qty:



R-T Probenhalter für 3 x Ø12,5 mm JEOL Probenteller, Ø 40 mm R-T Probenhalter für 3 x Ø12,5 mm JEOL Probenteller, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010225 Stück €110,00
Qty:





Cressington R-T100 Rotationskipptisch für 108/SE Coater und 208 Coater

             R-T100 Rotationskipptisch (AD Ø150 mm) für 108/SE Coater inkl. 65 mm Glasrezipient
                19-012050 R-T100 Tisch (AD Ø150 mm)

Der Cressington R-T100 Rotationskipptisch wurde speziell für Cressington Coater mit großer 150 mm Kammer entwickelt und ist voll kompatibel zum 108auto/SE Sputter Coater, 108carbon/A/SE Carbon Coater und dem 208carbon Coater. Der R-T100 Rotationskipptisch verfügt über eine große Ø100 mm Plattform und ermöglicht das gleichmäßige Beschichten großer Proben. Im Lieferumfang ist ein 65 mm hoher Glasrezipient enthalten. Zusammen mit dem Unterteil des R-T100 kann der 65 mm Rezipient den Ø 150 x 150 mm Rezipienten ersetzen. Man kann den 150 mm hohen Rezipienten aber auch statt des 65 Rezipienten auf das Unterteil setzen. Die Cressington Coater teleskopstütze für die Oberplatte kann entsprechend eingestellt werden. Im Lieferumfang befindet sich ein Halter. Andere Probenhalter sind optional erhältlich. Der R-T100 kann 0-90° in beiden Richtungen gekippt werden. Die Drehgeschwindigkeit ist in 5 Stufen bis 120 U/min einstellbar. Für präzise Schichtdickenmessung kann der Cressington R-T100 Rotationskipptisch zusammen mit einem MTM Schichtdickenmessgerät kombiniert werden. Ausstattung und Vorteile des R-T100 Tisches:

  • Gleichmäßigere Beschichtung großer Proben
  • Mehrere Entfernungen beim Beschichten
  • Beschichtung vieler Proben gleichzeitig
  • Kompatibel mit 4" Wafern
  • Kompatibel mit Schichtdickenmessung
  • Mehrere Probenhalter erhältlich
  • Inkl. 9V Netzteil (100-240V)
Angebotsanfrage und Bestellinformationen zum Cressington R-T100 Rotationskipptisch
Cressington R-T 100 Rotationskipptisch für Ø150 mm Glasrezipienten, inkl. 65 mm kurzer Glasrezipient Cressington R-T 100 Rotationskipptisch für Ø150 mm Glasrezipienten, inkl. 65 mm kurzer Glasrezipient
Artikel # Beschreibung Anfrage
19-012050 Cressington R-T 100 Rotationskipptisch für Ø150 mm Glasrezipienten, inkl. 65 mm kurzer Glasrezipient

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
R-T 100 Probenhalter für 3 x Objektträger oder 1 x 4 Zoll Wafer, Ø105 mm Durchmesser R-T 100 Probenhalter für 3 x Objektträger oder 1 x 4 Zoll Wafer, Ø105 mm Durchmesser
Artikel # Einheit Preis Bestellung / Anfrage
#19-012053 Stück €325,00
Qty:



R-T 100 Probenhalter für 1 x Objektträger oder 1 x 3 Zoll Wafer, Ø80 mm Durchmesser R-T 100 Probenhalter für 1 x Objektträger oder 1 x 3 Zoll Wafer, Ø80 mm Durchmesser
Artikel # Einheit Preis Bestellung / Anfrage
#19-012052 Stück €280,00
Qty:



R-T 100 Probenhalter für 2 x geologische Dünnschliffe 28 x 48 mm, Ø75 mm Durchmesser R-T 100 Probenhalter für 2 x geologische Dünnschliffe 28 x 48 mm, Ø75 mm Durchmesser
Artikel # Einheit Preis Bestellung / Anfrage
#19-012054 Stück €290,00
Qty:



*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
R-T Probenhalter für 1 x Ø30mm / 1-1/4 Zoll Einbettungen und Ø32mm REM Probenteller, Ø 40 mm R-T Probenhalter für 1 x Ø30mm / 1-1/4 Zoll Einbettungen und Ø32mm REM Probenteller, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010222 Stück €80,00
Qty:



R-T Probenhalter für 4x 12,7 mm Stiftprobenteller, Ø 40 mm R-T Probenhalter für 4x 12,7 mm Stiftprobenteller, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010221 Stück €80,00
Qty:



R-T Probenhalter für 3 x Ø15 mm Hitachi M4 Stubs, Ø 40 mm R-T Probenhalter für 3 x Ø15 mm Hitachi M4 Stubs, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010223 Stück €110,00
Qty:



R-T Probenhalter für 4 x Ø10 mm JEOL Probenteller, Ø 40 mm R-T Probenhalter für 4 x Ø10 mm JEOL Probenteller, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010224 Stück €110,00
Qty:



R-T Probenhalter für 3 x Ø12,5 mm JEOL Probenteller, Ø 40 mm R-T Probenhalter für 3 x Ø12,5 mm JEOL Probenteller, Ø 40 mm
Artikel # Einheit Preis Bestellung / Anfrage
#19-010225 Stück €110,00
Qty:





Cressington R-P-T Planetengetriebekipptisch für 108/SE Coater und 208 Coater


                         R-P-T Tisch (AD Ø150 mm) für 108/SE Coater inkl. 65 mm Glasrezipient
                            19-012080 R-P-T Tisch (AD Ø150 mm)

Der Cressington R-P-T Planetengetriebekipptisch wurde speziell für Cressington Coater mit großer 150 mm Kammer entwickelt und ist voll kompatibel zum 108auto/SE und 208HR Sputter Coater und mit den 108carbon/A/SE und 208carbon Coater. Die vier Planeten-Probenhalter drehen sich jeweils um ihre eigene Achse, während sich auch der gesamte Tisch dreht. Der R-P-T Tisch sorgt für eine hervorragend gleichmäßige Beschichtung der Proben – auch bei höheren Topographien. Zusammen mit dem Unterteil des R-P-T kann der 65 mm Rezipient den Ø 150 x 150 mm Rezipienten ersetzen. Man kann den 150 mm hohen Rezipienten aber auch statt des 65 Rezipienten auf das Unterteil setzen. Der Cressington Coater Arm kann entsprechend eingestellt werden. Der Planetengetriebetisch ist standardmäßig mit vier Probenhaltern ausgestattet, die je 6 Standard 12,7 mm Pin Stubs aufnehmen können. Andere Probenhalter sind optional erhältlich. Der R-P-T kann 0-90° in beiden Richtungen gekippt werden. Die Drehgeschwindigkeit ist in 5 Stufen bis 120 U/min einstellbar. Für präzise Schichtdickenmessung kann der Cressington R-P-T Planetengetriebekipptisch zusammen mit einem MTM Schichtdickenmessgerät kombiniert werden. Ausstattung und Vorteile des R-P-T Tisches:

  • Gleichmäßigere Beschichtung großer Proben
  • Mehrere Entfernungen beim Beschichten
  • Beschichtung von bis 24 Proben gleichzeitig
  • Kompatibel mit 4" Wafern
  • Kompatibel mit Schichtdickenmessung
  • Mehrere Probenhalter erhältlich
  • Optionale Adapterplatten für große Proben
  • Inkl. 9V Netzteil (100-240V)
Angebotsanfrage und Bestellinformationen zum Cressington R-P-T Planetengetriebetisch
Cressington R-P-T Rotationsplanetengetriebetisch für Ø150 mm Glasrezipienten, inkl. 65mm kurzer Glasrezipient Cressington R-P-T Rotationsplanetengetriebetisch für Ø150 mm Glasrezipienten, inkl. 65mm kurzer Glasrezipient
Artikel # Beschreibung Anfrage
19-012080 Cressington R-P-T Rotationsplanetengetriebetisch für Ø150 mm Glasrezipienten, inkl. 65mm kurzer Glasrezipient

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
R-P-T Probenhalter für 6 x Ø 12,7 mm Standard Probenteller R-P-T Probenhalter für 6 x Ø 12,7 mm Standard Probenteller
Artikel # Einheit Preis Bestellung / Anfrage
#19-012081 Stück €105,00
Qty:



R-P-T Probenhalter für 3 x Ø 12,7 mm Standard Stiftprobenteller oder 3 x Ø15 mm Hitachi M4 Probenteller R-P-T Probenhalter für 3 x Ø 12,7 mm Standard Stiftprobenteller oder 3 x Ø15 mm Hitachi M4 Probenteller
Artikel # Einheit Preis Bestellung / Anfrage
#19-012088 Stück €115,00
Qty:



R-P-T Probenhalter für 4 x Ø 10 mm JEOL Probenteller R-P-T Probenhalter für 4 x Ø 10 mm JEOL Probenteller
Artikel # Einheit Preis Bestellung / Anfrage
#19-012087 Stück €105,00
Qty:



R-P-T Probenhalter für 1 x Ø 25 mm / 1 Zoll  Probenteller oder Einbettungen R-P-T Probenhalter für 1 x Ø 25 mm / 1 Zoll Probenteller oder Einbettungen
Artikel # Einheit Preis Bestellung / Anfrage
#19-012082 Stück €105,00
Qty:



R-P-T Probenhalter für 1 x Ø 32 mm / 1-1/4 Zoll  Probenteller oder Einbettungen R-P-T Probenhalter für 1 x Ø 32 mm / 1-1/4 Zoll Probenteller oder Einbettungen
Artikel # Einheit Preis Bestellung / Anfrage
#19-012083 Stück €105,00
Qty:



Adapter von Ø32mm bis Ø25 mm für den 19-012083 R-P-T Probenhalter Adapter von Ø32mm bis Ø25 mm für den 19-012083 R-P-T Probenhalter
Artikel # Einheit Preis Bestellung / Anfrage
#19-012089 Stück €95,00
Qty:



R-P-T Probenhalter für 4 x Ø 12,5 mm JEOL Stubs R-P-T Probenhalter für 4 x Ø 12,5 mm JEOL Stubs
Artikel # Einheit Preis Bestellung / Anfrage
#19-012084 Stück €185,00
Qty:



RPT Probenhalter für Ø 40 mm (1-1/2 Zoll)  Proben RPT Probenhalter für Ø 40 mm (1-1/2 Zoll) Proben
Artikel # Einheit Preis Bestellung / Anfrage
#19-012086 Stück €125,00
Qty:



R-P-T Probenhalter für 4 x Ø 15 mm Hitchi M4 Stubs R-P-T Probenhalter für 4 x Ø 15 mm Hitchi M4 Stubs
Artikel # Einheit Preis Bestellung / Anfrage
#19-012085 Stück €185,00
Qty:



RPT Adapterplatte für 2x Mikroskop-Deckgläser bis 25,2 x 76,2 mm (1 x 3 Zoll), montiert auf mittlere Achse RPT Adapterplatte für 2x Mikroskop-Deckgläser bis 25,2 x 76,2 mm (1 x 3 Zoll), montiert auf mittlere Achse
Artikel # Einheit Preis Bestellung / Anfrage
#19-012072 Stück €240,00
Qty:



RPT Adapterplatte für 2x geologische Dünnschliffe bis 48 x 28 mm, montiert auf mittlere Achse RPT Adapterplatte für 2x geologische Dünnschliffe bis 48 x 28 mm, montiert auf mittlere Achse
Artikel # Einheit Preis Bestellung / Anfrage
#19-012073 Stück €245,00
Qty:

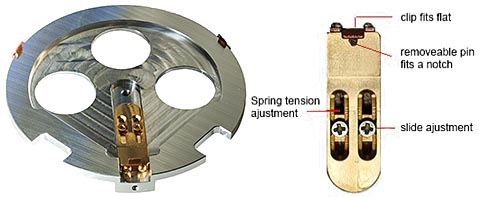

RPT Adapterplatte für 4 Zoll Wafer, montiert auf mittlere Achse RPT Adapterplatte für 4 Zoll Wafer, montiert auf mittlere Achse
Artikel # Einheit Preis Bestellung / Anfrage
#19-012074 Stück €350,00
Qty:



RPT Adapter mit M4 Gewinde für EM-Tec Probenhalter mit M4 Gewindebohrung, montiert auf mittlere Achse RPT Adapter mit M4 Gewinde für EM-Tec Probenhalter mit M4 Gewindebohrung, montiert auf mittlere Achse
Artikel # Einheit Preis Bestellung / Anfrage
#11-012070 Stück €59,50
