EM-Tec FIB Gridhalter / FIB Grid- und Probenhalter




                                     Beispiele

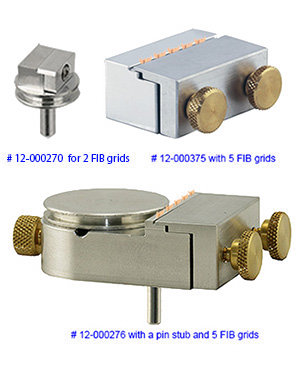

Beispielen von EM-Tec FIB Gridhaltern / FIB Grid- und Probenhaltern #

Einleitung

Die EM-Tec FIB Gridhalter sind dazu konstruiert, FIB Grids zu halten und einfachen Zugang zu den Stegen der FIB Grids zu ermöglichen, um eine präparierte FIB Lamelle anzuheften. Die FIB Gridhalter können in FIB-REM-Systemen eingesetzt werden, können aber auch zur sicheren Aufbewahrung von FIB Grids mit eingesetzten Lamelle dienen. Die EM-Tec FIB Grid- und Probenhalter sind kompakte Halter, welche die FIB-Grids direkt an der Seite eines Standard REM-Stubs befestigt haben. Dadurch können die Lamellen in kleiner Distanz zum Grid transportiert werden und die Wahrscheinlichkeit eines Verlustes der Lamelle ist minimiert. Die EM-Tec FIB Gridhalter sind alle aus vakuumfestem Aluminium präzisionsgefertigt:

  • EM-Tec F12 ist ein einfacher und doch praktischer FIB Gridhalter für zwei FIB Grids. Der auf einem Ø 12,7 mm Standard Pin Stub sitzende Halter ist kompakt, preiswert und nützlich zur Aufbewahrung wertvoller FIB-Proben. Die 10 mm breite Klemmbacke verfügt über einen Absatz zur einfachen Positionierung der FIB Grids. Erhältlich mit Standard Pin und kurzem Zeiss Pin (EM-Tec F12Z)
  • EM-Tec F12LP ist die Niedrig-Profil Version des EM-Tec F12. Die geringere Höhe und kleine Abmessungen des FIB Gridhalters erlauben einen hohen Kippwinkel bei einem kleinen Arbeitsabstand. Die 12.5 mm breite Klemmbacke verfügt über einen Absatz zur einfachen Positionierung der FIB Grids
  • EM-Tec F18 FIB Grid Halter mit hoher Aufnahmekapazität durch 4 Klemmbacken für bis zu 8 FIB Grids. Der Halter ist zu vergleichen mit vier EM-Tec F12 auf einem Ø 25,4 mm (1") Probenteller. Jede der vier 10 mm breiten Klemmbacken verfügt über einen Absatz zur einfachen Positionierung der FIB Grids. Ideal für die Aufbewahrung wertvoller FIB-Proben oder für die gleichzeitige Bearbeitung mehrerer FIB Grids in einem Durchgang.
  • EM-Tec F25 ist ein breiter FIB Gridhalter, der bis zu fünf FIB Grids derselben Stärke aufnehmen kann. Die 25 mm breite Klemmbacke verfügt über einen Absatz zur einfachen Positionierung der FIB Grids und über zwei Rändelschrauben aus Messing zum Festziehen der Klemmbacke. Erhältlich mit Pin Stub und M4 Aufnahmebohrung.
  • EM-Tec FS21 kombiniert den EM-Tec F12 FIB Gridhalter mit zwei Ø 12,7 mm (1/2") Standard Pin Stubs. Der F12 FIB Gridhalter und die Probenteller können zur Einstellung der optimalen Orientierung im FIB-REM-System im Halter gedreht werden. Der EM-Tec FS21 FIB Grid- und Probenhalter macht es möglich, Proben und FIB Grids nah beieinander zu positionieren. FIB Grid und Probenteller sind auf einer Höhe, wenn Si Wafer Proben eingesetzt werden. Erhältlich mit Pin Stub und M4 Aufnahmebohrung.
  • EM-Tec FS22 kombiniert zwei F12 FIB Gridhalter mit zwei Ø 12,7 mm (1/2”) Standard Pin Stubs auf einer Fläche von nur 27 x 27 mm. Sowohl F12 FIB Gridhalter, als auch Pin Stubs können zur Einstellung der optimalen Orientierung im FIB-REM-System im Halter unabhängig voneinander gedreht werden. Der EM-Tec FS22 FIB Grid- und Probenhalter macht es möglich, Proben und FIB Grids nah beieinander zu positionieren. FIB Grid und Probenteller sind auf einer Höhe, wenn Wafer eingesetzt werden. Erhältlich mit Pin Stub und M4 Aufnahmebohrung.
  • EM-Tec FS25 kombiniert den breiten FIB Grid Klemmhalter F25 mit einem Halter für Stiftprobenteller mit einem Ø 25,4 mm. Dies bietet einen einzigen Ladezyklus für FIB Grids und Proben, sowie einen kurzen Weg zwischen Lift-Out und der Befestigung der Lamelle. Flache, Wafer ähnliche Proben sind auf der gleichen Höhe, wie die FIB Grid Stege. Erhältlich mit Pin Stub und M4 Aufnahmebohrung.

Dieser Halter können alle mit FIB und FIB/REM Systemen von FEI, Hitachi, Zeiss und Tescan verwendet werden. Für JEOL FIB/REM Systeme ist ein passender EM-Tec Stub-Adapter verfügbar.

    .
Aufnahme, Größe und Kompatibilität von EM-Tec FIB Gridhaltern und FIB Gridprobenhaltern:

Artikelnr.

Art

Aufnahme

Größe ohne Pin

Halterung (Klemmung)

REM Kompatibilität

12-000270

EM-Tec F12

2 FIB Grids

Ø12.7 x 8 mm

FIB Grid Klemmbacke

Standard Ø3.2mm Pin

12-003270

EM-Tec F12Z

2 FIB Grids

Ø12.7 x 8 mm

FIB Grid Klemmbacke

Kurze Zeiss Ø3.2mm Pin

12-002269

EM-Tec  F12LP

2 FIB Grids Niedrig-Profil

12.5x7x3 mm

FIB Grid Klemmbacke

Standard Ø3.2mm Pin

12-000271

EM-Tec F18

8 FIB Grids

Ø25.4 x 8 mm

FIB Grid Klemmbacke

Standard Ø3.2mm Pin

12-000275

EM-Tec F25

5 FIB Grids

29 x 22.5 x 14 mm

FIB Grid Klemmbacke

Standard Ø3.2mm Pin

12-000375

EM-Tec F25

5 FIB Grids

29 x 22.5 x 14 mm

FIB Grid Klemmbacke

M4 Gewinde

12-000277

EM-Tec FS21

2 FIB Grids + Proben

14 x 40.5 x 20 mm

FIB Grid Klemmbacke

Standard Ø3.2mm Pin

12-000377

EM-Tec FS21

2 FIB Grids + Proben

14 x 40.5 x 20 mm

FIB Grid Klemmbacke

M4 Gewinde

12-000278

EM-Tec FS22

2x2 FIB Grids + Proben

27 x 27 x 20 mm

FIB Grid Klemmbacke

Standard Ø3.2mm Pin

12-000378

EM-Tec FS22

2x2 FIB Grids + Proben

27 x 27 x 20 mm

FIB Grid Klemmbacke

M4 Gewinde

12-000276

EM-Tec FS25

5 FIB Grids + Proben

50 x 29 x 14 mm

FIB Grid Klemmbacke

Standard Ø3.2mm Pin

12-000376

EM-Tec FS25

5 FIB Grids + Proben

50 x 29 x 14 mm

FIB Grid Klemmbacke

M4 Gewinde



Bestellangaben für EM-Tec FIB Gridhalter / FIB Grid- und Probenhalter für FIB/SEM Systeme / Stiftprobenteller; TFS / FEI Dualbeam Systeme, Zeiss Cross Beam Systeme und Tescan FIB/SEM Systeme

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec F12 kompakter FIB Grid Halter für bis zu 2 FIB Grids, Std. Pin EM-Tec F12 kompakter FIB Grid Halter für bis zu 2 FIB Grids, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000270 Stück €29,50
Qty:



EM-Tec F18 FIB Grid Halter mit hoher Aufnahmekapazität durch 4 Klemmbacken für bis zu 8 FIB Grids, Std. Pin EM-Tec F18 FIB Grid Halter mit hoher Aufnahmekapazität durch 4 Klemmbacken für bis zu 8 FIB Grids, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000271 Stück €89,50
Qty:



EM-Tec F25 FIB Gridhalter für bis zu 5 FIB Grids, Standard Pin EM-Tec F25 FIB Gridhalter für bis zu 5 FIB Grids, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000275 Stück €99,50
Qty:



EM-Tec F12LP niedrigprofil FIB Grid Halter für bis zu 2 FIB Grids, Std. Pin EM-Tec F12LP niedrigprofil FIB Grid Halter für bis zu 2 FIB Grids, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-002269 Stück €89,50
Qty:



EM-Tec FS21 FIB Grid- und Probenhalter für bis zu 2 FIB Grids und einen Ø 12,7 mm Stiftprobenteller, Std. Pin EM-Tec FS21 FIB Grid- und Probenhalter für bis zu 2 FIB Grids und einen Ø 12,7 mm Stiftprobenteller, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000277 Stück €99,50
Qty:



EM-Tec FS25 FIB Grid- und Probenhalter für bis zu 5 FIB Grids und einen Ø 25,4 mm Stiftprobenteller, Std. Pin EM-Tec FS25 FIB Grid- und Probenhalter für bis zu 5 FIB Grids und einen Ø 25,4 mm Stiftprobenteller, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000276 Stück €199,50
Qty:



EM-Tec FS22 FIB Grid- und Probenhalter für bis zu 2x 2 FIB Grids und  2x Ø 12,7 mm Stiftprobenteller, Std. Pin EM-Tec FS22 FIB Grid- und Probenhalter für bis zu 2x 2 FIB Grids und 2x Ø 12,7 mm Stiftprobenteller, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000278 Stück €119,50
Qty:



Bestellangaben für EM-Tec FIB Gridhalter / FIB Grid- und Probenhalter für Hitachi FIB/SEM Systeme

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec F25 FIB Gridhalter für bis zu 5 FIB Grids, M4 EM-Tec F25 FIB Gridhalter für bis zu 5 FIB Grids, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000375 Stück €97,50
Qty:



EM-Tec FS21 FIB Grid- und Probenhalter für bis zu 2 FIB Grids und einen Ø 12,7 mm Stiftprobenteller, M4 EM-Tec FS21 FIB Grid- und Probenhalter für bis zu 2 FIB Grids und einen Ø 12,7 mm Stiftprobenteller, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000377 Stück €86,50
Qty:



EM-Tec FS22 FIB Grid- und Probenhalter für bis zu 2x 2 FIB Grids und  2x Ø 12,7 mm Stiftprobenteller, M4 EM-Tec FS22 FIB Grid- und Probenhalter für bis zu 2x 2 FIB Grids und 2x Ø 12,7 mm Stiftprobenteller, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000378 Stück €116,50
Qty:



EM-Tec FS25 FIB Grid- und Probenhalter für bis zu 5 FIB Grids und einen Ø 25,4 mm Stiftprobenteller, M4 EM-Tec FS25 FIB Grid- und Probenhalter für bis zu 5 FIB Grids und einen Ø 25,4 mm Stiftprobenteller, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000376 Stück €197,50
Qty:



Bestellangaben für EM-Tec F12Z FIB Gridhalter für Zeiss FIB/SEM Systeme

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec F12Z kompakter FIB Gridhalter für bis zu 2 FIB Grids, kurzer ZEISS Pin EM-Tec F12Z kompakter FIB Gridhalter für bis zu 2 FIB Grids, kurzer ZEISS Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-003270 Stück €29,50
Qty:
