EM-Tec Federschraubstock REM Probenhalter


                                   Examples:


#12-000220 (with pin) or #12-000320 (M4 thread).
          EM-Tec VS12 compact single action spring-loaded vise holder for up to 12mm

#12-000220 (Pin) oder #12-000320 (M4 Gewinde).
EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm

Einleitung

Die kompakten und universellen EM-Tec Federschraubstöcke sind schnell und einfach zu handhaben. Sie halten die Probe durch Klemmung zwischen den Backen, was die schnelle Beladung erleichtert und Ausfallzeiten reduziert - besonders, wenn ähnliche Proben oder Serien untersucht werden müssen. Gegenüber Klebern sind Schraubstöcke zudem die sauberere Alternative. Schraubstöcke verleihen der Probe die Starrheit, die für hochauflösende Untersuchungen benötigt wird. Die derzeit erhältlichen EM-Tec REM Federschraubstöcke sind:

  • EM-Tec VS12 kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm
  • EM-Tec VS12 kompakter Federschraubstock für Proben bis 12 mm mit zusätzlicher 0-90 Grad Kippung
  • EM-Tec VS26 kompakter Federschraubstock mit beidseitig federnden Backen für Proben bis 26 mm
  • EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm

Die EM-Tec Federschraubstöcke sind erhältlich mit Standard Pin oder M4 Aufnahme. Für die Verwendung in JEOL REM bieten wir die entsprechenden EM-Tec REM Adapter an.

Spezifikationen der kompakten EM-Tec Universalprobenschraubstöcke:

Artikelnr.

Typ

Maße

Max. Probengröße

Klemmmethode

Aufnahme

12-000221

EM-Tec VS12

30x25x12mm

12mm / Ø18mm

Federndruck

3,2 mm Std. Probenteller

12-000321

EM-Tec VS12

30x25x12mm

12mm / Ø18mm

Federndruck

M4 Gewinde

12-002221

EM-Tec VS12-T

30x35x18mm

12mm / Ø18mm

Federndruck

3,2 mm Std. Probenteller

12-003321

EM-Tec VS12-T

30x35x12mm

12mm / Ø18mm

Federndruck

M4 Gewinde

12-000222

EM-Tec VS26

50x25x12mm

26mm / Ø34mm

Federndruck

3,2 mm Std. Probenteller

12-000322

EM-Tec VS26

50x25x12mm

26mm / Ø34mm

Federndruck

M4 Gewinde

12-000220

EM-Tec VS42

76x51x26mm

42mm / Ø50mm

Federndruck

3,2 mm Std. Probenteller

12-000320

EM-Tec VS42

76x51x26mm

42mm / Ø50mm

Federndruck

M4 Gewinde


Technical Support Bulletin: EM-Tec VS12 kompakter Federschraubstock
Technical Support Bulletin: EM-Tec VS26 kompakter Federschraubstock
Technical Support Bulletin: EM-Tec VS42 großer Universalprobenschraubstock


Bestellinformationen zu den EM-Tec Federschraubstock REM Probenhaltern mit Pin Stub Aufnahme; FEI, Philips, Zeiss, LEO, Tescan, Aspex, RJLee, AmRay, Cambridge Instruments, Leica, CamScan, ETEC und Novascan REM.

*Nettopreise zuzüglich gesetzlicher Umsatzsteuer. Wir verkaufen nicht an Privatpersonen.


    # 12-000221   EM-Tec VS12 kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm, Std. Pin

EM-Tec VS12 kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm, Std. Pin EM-Tec VS12 kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm. Der Schraubstock wird geöffnet, indem man die lose Backe mit der Schubstange gegen die Federn drückt. Ist der Schraubstock beladen, kann die Schubstange entfernt werden. In beide Backen können Zylinderstifte gesteckt werden, um auch zylinderförmige Proben mit einem Durchmesser bis 18 mm oder Proben mit komplexen Formen zu halten. 4 Zylinderstifte liegen bei. Gefertigt aus vakuumfestem Aluminium. Führungen, Federn und Schrauben aus Edelstahl. Weitere Informationen

EM-Tec VS12 kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-000221 Stück €149,50
Anz:



    # 12-000222   EM-Tec VS26 kompakter Federschraubstock, beidseitig federnde Backen, für Proben bis 26 mm, Std. Pin

EM-Tec VS26 kompakter Federschraubstock, beidseitig federnde Backen, für Proben bis 26 mm, Std. Pin EM-Tec VS26 kompakter Federschraubstock mit beidseitig federnden Backen für Proben bis 26 mm mit Standard Pin. Durch die beidseitig federnden Backen verhält sich der VS26 wie ein Zentrierschraubstock. Der Schraubstock wird geöffnet, indem man die Backen mit den Schubstangen auseinander zieht. Ist der Schraubstock beladen, können die Schubstangen entfernt werden. In beide Backen können Zylinderstifte gesteckt werden, um auch zylinderförmige Proben mit einem Durchmesser bis 34 mm oder Proben mit komplexen Formen zu halten. 4 Zylinderstifte liegen bei. Gefertigt aus vakuumfestem Aluminium. Führungen, Federn und Schrauben aus Edelstahl. Weitere Informationen

EM-Tec VS26 kompakter Federschraubstock, beidseitig federnde Backen, für Proben bis 26 mm, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-000222 Stück €222,50
Anz:

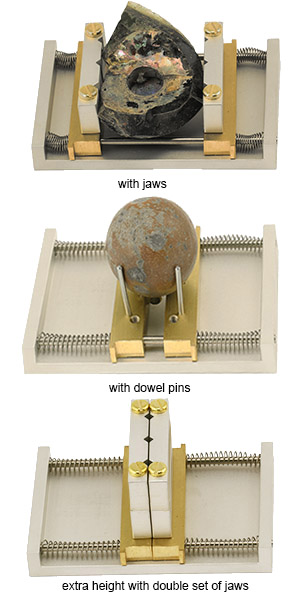

    # 12-000220   EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm, Std. Pin

EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm, Std. Pin EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm. Optional können auch andere Backen montiert werden. Statt den Backen können auch Zylinderstifte in die Messingführungen gesteckt werden, um zylinderförmige Proben mit einem Durchmesser bis 50 mm oder Proben mit komplexen Formen zu halten. 4 Zylinderstifte liegen bei. Ein beidseitig verwendbares Backenpaar mit drei Kerbungen ist im Lieferumfang enthalten. Optional erhältlich: Spannbacken mit einer großen 120° Kerbung. Es kann auch ein weiteres Paar Standardbacken auf die beiliegenden Backen geschraubt werden, so dass sich die Backenhöhe von 12 auf 24 mm erhöht. Gefertigt aus vakuumfestem Aluminium. Messingaufnahmen für die Backen, Führungen, Federn und Schrauben aus Edelstahl. Weitere Informationen

EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-000220 Stück €179,00
Anz:

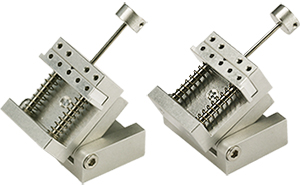

    # 12-002221   EM-Tec VS12-T kompakter Federschraubstock bis 12 mm Proben mit 0-90 Grad Kippung, Std. Pin

EM-Tec VS12-T kompakter Federschraubstock bis 12 mm Proben mit 0-90 Grad Kippung, Std. Pin EM-Tec VS12-T kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm mit zusätzlicher Kippung von 0-90 Grad. Der Schraubstock wird geöffnet, indem man die lose Backe mit der Schubstange gegen die Federn drückt. Ist der Schraubstock beladen, kann die Schubstange entfernt werden. In beide Backen können Zylinderstifte gesteckt werden, um auch zylinderförmige Proben mit einem Durchmesser bis 18 mm oder Proben mit komplexen Formen zu halten. 4 Zylinderstifte liegen bei. Gefertigt aus vakuumfestem Aluminium. Führungen, Federn und Schrauben sind aus Edelstahl.

EM-Tec VS12-T kompakter Federschraubstock bis 12 mm Proben mit 0-90 Grad Kippung, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-002221 Stück €245,00
Anz:


Bestellinformationen zu den den EM-Tec Federschraubstock REM Probenhaltern für Hitachi REM und EM-Tec Rem Adapter mit M4 Aufnahme

*Nettopreise zuzüglich gesetzlicher Umsatzsteuer. Wir verkaufen nicht an Privatpersonen.


    # 12-000321   EM-Tec VS12 kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm, M4

EM-Tec VS12 kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm, M4 EM-Tec VS12 kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm. Der Schraubstock wird geöffnet, indem man die lose Backe mit der Schubstange gegen die Federn drückt. Ist der Schraubstock beladen, kann die Schubstange entfernt werden. In beide Backen können Zylinderstifte gesteckt werden, um auch zylinderförmige Proben mit einem Durchmesser bis 18 mm oder Proben mit komplexen Formen zu halten. 4 Zylinderstifte liegen bei. Gefertigt aus vakuumfestem Aluminium. Führungen, Federn und Schrauben aus Edelstahl. Weitere Informationen

EM-Tec VS12 kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm, M4
Artikel # Einheit Preis* Bestellung / Anfrage
12-000321 Stück €145,50
Anz:



    # 12-000322   EM-Tec VS26 kompakter Federschraubstock, beidseitig federnde Backen, für Proben bis 26 mm, M4

EM-Tec VS26 kompakter Federschraubstock, beidseitig federnde Backen, für Proben bis 26 mm, M4 EM-Tec VS26 kompakter Federschraubstock mit beidseitig federnden Backen für Proben bis 26 mm mit M4 Gewindebohrung. Durch die beidseitig federnden Backen verhält sich der VS26 wie ein Zentrierschraubstock. Der Schraubstock wird geöffnet, indem man die Backen mit den Schubstangen auseinander zieht. Ist der Schraubstock beladen, können die Schubstangen entfernt werden. In beide Backen können Zylinderstifte gesteckt werden, um auch zylinderförmige Proben mit einem Durchmesser bis 34 mm oder Proben mit komplexen Formen zu halten. 4 Zylinderstifte liegen bei. Gefertigt aus vakuumfestem Aluminium. Führungen, Federn und Schrauben aus Edelstahl. Weitere Informationen

EM-Tec VS26 kompakter Federschraubstock, beidseitig federnde Backen, für Proben bis 26 mm, M4
Artikel # Einheit Preis* Bestellung / Anfrage
12-000322 Stück €215,00
Anz:



    # 12-000320   EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm, M4

EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm, M4 EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm. Optional können auch andere Backen montiert werden. Statt den Backen können auch Zylinderstifte in die Messingführungen gesteckt werden, um zylinderförmige Proben mit einem Durchmesser bis 50 mm oder Proben mit komplexen Formen zu halten. 4 Zylinderstifte liegen bei. Ein beidseitig verwendbares Backenpaar mit drei Kerbungen ist im Lieferumfang enthalten. Optional erhältlich: Spannbacken mit einer großen 120° Kerbung. Es kann auch ein weiteres Paar Standardbacken auf die beiliegenden Backen geschraubt werden, so dass sich die Backenhöhe von 12 auf 24 mm erhöht. Gefertigt aus vakuumfestem Aluminium. Messingaufnahmen für die Backen, Führungen, Federn und Schrauben aus Edelstahl. Weitere Informationen

EM-Tec VS42 großer Universalprobenschraubstock, beidseitig federnde Backen, für Proben bis 42 mm, M4
Artikel # Einheit Preis* Bestellung / Anfrage
12-000320 Stück €175,00
Anz:



    # 12-003321   EM-Tec VS12-T kompakter Federschraubstock bis 12 mm Proben mit 0-90 Grad Kippung, Std. Pin

EM-Tec VS12-T kompakter Federschraubstock bis 12 mm Proben mit 0-90 Grad Kippung, Std. Pin EM-Tec VS12-T kompakter Federschraubstock mit einer feststehenden Backe für Proben bis 12 mm mit zusätzlicher Kippung von 0-90 Grad. Der Schraubstock wird geöffnet, indem man die lose Backe mit der Schubstange gegen die Federn drückt. Ist der Schraubstock beladen, kann die Schubstange entfernt werden. In beide Backen können Zylinderstifte gesteckt werden, um auch zylinderförmige Proben mit einem Durchmesser bis 18 mm oder Proben mit komplexen Formen zu halten. 4 Zylinderstifte liegen bei. Gefertigt aus vakuumfestem Aluminium. Führungen, Federn und Schrauben sind aus Edelstahl.

EM-Tec VS12-T kompakter Federschraubstock bis 12 mm Proben mit 0-90 Grad Kippung, Std. Pin
Artikel # Einheit Preis* Bestellung / Anfrage
12-003321 Stück €245,00
Anz:


Bestellinformationen zu optionalem Zubehör

*Nettopreise zuzüglich gesetzlicher Umsatzsteuer. Wir verkaufen nicht an Privatpersonen.


    # 12-003204   EM-Tec CVC1 Standardspannbacke mit dreifacher Kerbung, 12x40x6 mm

EM-Tec CVC1 Standardspannbacke mit dreifacher Kerbung, 12x40x6 mm Die EM-Tec CVC1 Standardspannbacke des EM-Tec CV1 Zentrierschraubstocks verfügt auf einer Seite über drei seichte 90° Kerben. Um auf druckempfindlichen Proben keine Spuren zu hinterlassen, kann die Spannbacke um 180° gedreht werden. Will man die Höhe der Backen auf 24 mm erhöhen, kann man auch zwei Backen übereinander montieren. Die Maße der gekerbte Spannbacke sind 12 x 40 x 6 mm

EM-Tec CVC1 Standardspannbacke mit dreifacher Kerbung, 12x40x6 mm
Artikel # Einheit Preis* Bestellung / Anfrage
12-003204 Stück €38,50
Anz:



    # 12-003205   EM-Tec CVC2 Spannbacke mit einer großen 120° Kerbung, 12 x 40 x 6 mm

EM-Tec CVC2 Spannbacke mit einer großen 120° Kerbung, 12 x 40 x 6 mm Die EM-Tec CVC2 optionale Spannbacke verfügt über eine große 120° Kerbung zur Klemmung runder Proben. Sie kann einfach gegen die Standardbacken ausgetauscht werden. Bei Bedarf können auch zwei CVC2 Spannbacken übereinander montiert werden. Die Maße der EM-Tec CVC2 Spannbacke mit einer großen 120° Kerbung betragen 12 x 40 x 6 mm.

EM-Tec CVC2 Spannbacke mit einer großen 120° Kerbung, 12 x 40 x 6 mm
Artikel # Einheit Preis* Bestellung / Anfrage
12-003205 Stück €39,50
Anz:



    # 12-003207   EM-Tec weiches, leitfähiges REM-Spannbackenpolster, 50x120 mm Blatt

EM-Tec weiches, leitfähiges REM-Spannbackenpolster, 50x120 mm Blatt

EM-Tec weiches, leitfähiges REM-Spannbackenpolster, 50x120 mm Blatt
Artikel # Einheit Preis* Bestellung / Anfrage
12-003207 Stück €17,50
Anz:
