EM-Tec Schwenkprobenhalter
kompakte REM Probenhalter, die in beide Richtungen schwenken können


Einleitung
EM-Tec Schwenkprobenhalter EM-Tec PS15C S-Clip Probenhalter mit 1x S-Clip auf Ø 15 mm Probenteller, Standard Pin EM-Tec HS15C S-Clip Schwenkprobenteller mit 1xS-Clip, Ø 15 mm, M4 EM-Tec GS10 Schwenkprobenhalter, Proben bis 10 mm, Messing vergoldet, Std. Pin EM-Tec PS18 Mini-Klammerschwenkprobenhalter für Proben bis zu 8 mm, Aluminium, Pin EM-Tec HS17 Mini-Schwenkprobenhalter für Proben bis zu 4 mm, Aluminium, M4



Die EM-Tec Schwenkprobenhalter und Schwenkprobenteller ermöglichen volle Probenkippung. Die perfekte Lösung, wenn man Proben aus allen Winkeln betrachten möchte. Auch ideal, um Tabletop REM mit Kippung auszustatten. Die EM-Tec Schwenkprobenhalter sind auch ideal, um Tabletop REM mit Kippung auszustatten. Das Gelenk der Schwenkprobenhalter kann in einem Winkel von +/- 90° mit einer Schraube festgesetzt werden. Das Unterteil (Stift oder Zylinderprobenteller) kann in der Probenbühne eingespannt gedreht werden. Die EM-Tec Schwenkprobenhalter und Schwenkprobenteller sind erhältlich für alle gängigen REM Typen:

  • Unterteil mit Standard Stiftprobenaufnahme (Pin Stub) für FEI/Philips, Phenom, Tescan, Zeiss/LEO, Amray, Pemtron, Coxem und anderer
  • Unterteil mit M4 Gewindebohrung für Hitachi REMs und die Hitachi TM Serie Tabletop REM
  • Unterteil Ø 12,2 x 10 mm für JEOL REM und JEOL Neoscope Tabletop REM

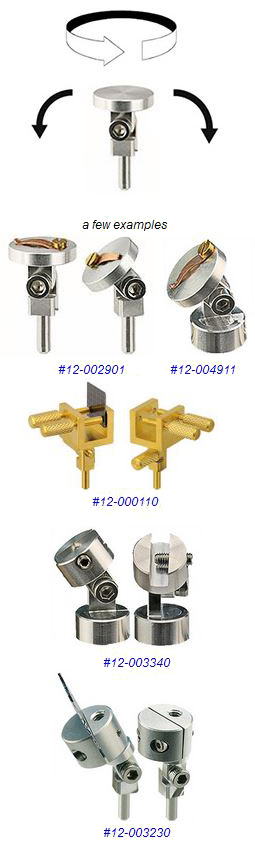

Übersicht der EM-Tec Schwenkprobenhalter

  • EM-Tec PS17 Mini-Schwenkprobenhalter für Cross-Sections oder Proben bis zu 4 mm Dicke. Die Probe wird durch eine Schraube gehalten. Maße über dem Stift betragen Ø 12 x 18 mm. Auch erhältlich als EM-Tec HS17 für Hitachi REM und JS17 für JEOL REM.
  • EM-Tec PS18 Mini-Klammerschwenkprobenhalter für Proben bis zu 8 mm Dicke. Geschlossen betragen die Maße des Probenhalters Ø 15 x 24 mm über dem Stift, geöffnet sind es 23 x 15 x 18 mm. Auch erhältlich als EM-Tec HS18 für Hitachi REM und JS18 für JEOL REM.
  • EM-Tec GS10 Schwenkprobenhalter für große Proben und Cross-Sections bis zu 10 mm. Erlaubt auch das gleichzeitige Spannen zweier Cross-Section Proben. Ultimativer Halter für die Abbildung von Cross-Sections in jedem gewünschten Winkel. Die Größe des Halters ohne Klemmschrauben beträgt lediglich 16 x 16 x 14 mm. Die Probe wird mit zwei Rändelschrauben geklemmt. Der Kippwinkel kann mit einer Rändelschraube fixiert werden. Der Halter ist aus vergoldetem Messing. Auch erhältlich als EM-Tec HG10 für Hitachi REM und JG10 für JEOL REM.
  • EM-Tec PS19 Klammerschwenkprobenhalter für Proben bis zu 16 mm. Die Probe wird mit einer Madenschraube gehalten. Die Maße über dem Stift betragen Ø 25 x 24 mm. Auch erhältlich als EM-Tec HS19 für Hitachi REM und JS19 für JEOL REM.
  • EM-Tec PS15 Schwenkprobenteller, exzellent für REM ohne Kippmöglichkeit oder die Probenbühne nicht so stark gekippt werden darf. Die Proben werden auf den Teller geklebt. Die Maße über dem Stift betragen Ø 15 x 15 mm. Auch erhältlich als EM-Tec HS15 für Hitachi REM und JS15 für JEOL REM.
  • EM-Tec PS15C S-Clip Schwenkprobenhalter mit 1x S-Clip auf Ø 15 mm Probenteller zur Klemmung dünner Proben bis zu 2 mm Dicke. Die Maße über dem Stift betragen Ø 15 x 17 mm. Auch erhältlich als EM-Tec HS15C für Hitachi REM und JS15C für JEOL REM.
  • EM-Tec PSM4 Schwenkprobenhalter-Adapter mit M4. Durch diesen Schwenkadapter können kleine Hitachi Probenhalter mit M4 Gewindeaufnahme in Schwenkprobenhalter umgewandelt werden. Sind die aufgeschraubten Probenhalter zu groß, kann das den Kippwinkel des EM-Tec PSM4 Adapters einschränken. Die Maße über dem Stift betragen Ø 9 x 14 mm. Auch erhältlich als EM-Tec HSM4 für Hitachi REM und JSM4 für JEOL REM.



Daten, Maße und Kompatibilität der EM-Tec Schwenkprobenhalter:

Artikelnr.

Art

Kippwinkel

Maße ohne Pin

Probengröße/Befestigung

REM Aufnahme

12-003240

PS17

-90°-0-90°

Ø12x18mm

0-4mm / Madenschraube

3.2mm Stiftprobenteller

12-003340

HS17

-90°-0-90°

Ø12x23mm

0-4mm / Madenschraube

M4 Gewinde

12-000540

JS17

-90°-0-90°

Ø12x23mm

0-4mm / Madenschraube

JEOL Ø12.2mm

12-003240

PS18

-90°-0-90°

Ø15x24mm

0-8mm / Klemmbacke

3.2mm Stiftprobenteller

12-003330

HS18

-90°-0-90°

Ø15x30mm

0-8mm / Klemmbacke

M4 Gewinde

12-000530

JS18

-90°-0-90°

Ø15x30mm

0-8mm / Klemmbacke

JEOL Ø12.2mm

12-000110

GS10

-90°-0-90°

28x16x27mm

0-10mm / Rändelschrauben

3.2mm Stiftprobenteller

12-003110

HGS10

-90°-0-90°

28x16x32mm

0-10mm / Rändelschrauben

M4 Gewinde

12-005110

JGS10

-90°-0-90°

28x16x32mm

0-10mm / Rändelschrauben

JEOL Ø12.2mm

12-003215

PS19

-90°-0-90°

Ø25x24mm

0-16mm / Madenschraube

3.2mm Stiftprobenteller

12-003315

HS19

-90°-0-90°

Ø25x30mm

0-16mm / Madenschraube

M4 Gewinde

12-005215

JS19

-90°-0-90°

Ø25x30mm

0-16mm / Madenschraube

JEOL Ø12.2mm

12-000211

PS15

-90°-0-90°

Ø15x15mm

k.A. / kleben

3.2mm Stiftprobenteller

12-003211

HS15

-90°-0-90°

Ø15x21mm

k.A. / kleben

M4 Gewinde

12-000511

JS15

-90°-0-90°

Ø15x21mm

k.A. / kleben

JEOL Ø12.2mm

12-002901

PS15C

-90°-0-90°

Ø15x17mm

0-2mm / S-Clip

3.2mm Stiftprobenteller

12-004911

HS15C

-90°-0-90°

Ø15x23mm

0-2mm / S-Clip

M4 Gewinde

12-005911

JS15C

-90°-0-90°

Ø15x23mm

0-2mm / S-Clip

JEOL Ø12.2mm

11-000215

PSM4

-90°-0-90°

Ø9x14mm

M4/M4

3.2mm Stiftprobenteller

11-000315

HSM4

-90°-0-90°

Ø9x20mm

M4/M4

M4 Gewinde

11-000515

JSM4

-90°-0-90°

Ø9x20mm

M4/M4

JEOL Ø12.2mm



Bestellinformationen zu EM-Tec Schwenkprobenhalter für REM mit Stiftprobenaufnahme; TFS, FEI, Philips, Tescan, Phenom, Aspex, RJLee, AmRay, Cambridge Instruments, Leica und CamScan REM

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec PS15 Schwenkprobenteller, Ø 15 x 15 mm, Standard Pin EM-Tec PS15 Schwenkprobenteller, Ø 15 x 15 mm, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000211 Stück €38,50
Qty:



EM-Tec PS15C S-Clip Probenhalter mit 1x S-Clip auf Ø 15 mm Probenteller, Standard Pin EM-Tec PS15C S-Clip Probenhalter mit 1x S-Clip auf Ø 15 mm Probenteller, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-002901 Stück €48,50
Qty:

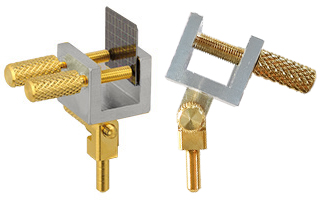

EM-Tec GS10 Schwenkprobenhalter, Proben bis 10 mm, Messing vergoldet, Std. Pin EM-Tec GS10 Schwenkprobenhalter, Proben bis 10 mm, Messing vergoldet, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000110 Stück €95,00
Qty:



EM-Tec PS17 Mini-Schwenkprobenhalter für Proben bis zu 4 mm, Aluminium, Pin EM-Tec PS17 Mini-Schwenkprobenhalter für Proben bis zu 4 mm, Aluminium, Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-003240 Stück €39,50
Qty:



EM-Tec PS18 Mini-Klammerschwenkprobenhalter für Proben bis zu 8 mm, Aluminium, Pin EM-Tec PS18 Mini-Klammerschwenkprobenhalter für Proben bis zu 8 mm, Aluminium, Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-003230 Stück €62,50
Qty:



EM-Tec PS19 Klammerschwenkprobenhalter für Proben bis zu 16 mm, Aluminium, Pin EM-Tec PS19 Klammerschwenkprobenhalter für Proben bis zu 16 mm, Aluminium, Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-003215 Stück €61,50
Qty:



EM-Tec PSM4 Schwenkprobenhalter-Adapter mit M4, Aluminium, Standard Pin EM-Tec PSM4 Schwenkprobenhalter-Adapter mit M4, Aluminium, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#11-000215 Stück €39,50
Qty:



Bestellinformationen zu EM-Tec Schwenkprobenhalter für Hitachi REM, FE-REM und Hitachi TM Series Tabletop REM (M4 Gewindebohrung)

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec HS15C S-Clip Schwenkprobenteller mit 1xS-Clip, Ø 15 mm, M4 EM-Tec HS15C S-Clip Schwenkprobenteller mit 1xS-Clip, Ø 15 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-004911 Stück €54,50
Qty:



EM-Tec HS17 Mini-Schwenkprobenhalter für Proben bis zu 4 mm, Aluminium, M4 EM-Tec HS17 Mini-Schwenkprobenhalter für Proben bis zu 4 mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003340 Stück €49,50
Qty:



EM-Tec HS18 Mini-Klammerschwenkprobenhalter für Proben bis zu 8 mm, Aluminium, M4 EM-Tec HS18 Mini-Klammerschwenkprobenhalter für Proben bis zu 8 mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003330 Stück €69,50
Qty:



EM-Tec HGS10 Schwenkprobenhalter für Proben bis zu 10 mm, goldbeschichtetes Messing, M4 EM-Tec HGS10 Schwenkprobenhalter für Proben bis zu 10 mm, goldbeschichtetes Messing, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003110 Stück €99,50
Qty:



EM-Tec HS19 Klammerschwenkprobenhalter für Proben bis zu 16 mm, Aluminium, M4 EM-Tec HS19 Klammerschwenkprobenhalter für Proben bis zu 16 mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003315 Stück €68,50
Qty:



EM-Tec HSM4 Schwenkprobenhalter-Adapter mit M4, Aluminium, M4 EM-Tec HSM4 Schwenkprobenhalter-Adapter mit M4, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#11-000315 Stück €47,50
Qty:



EM-Tec HS15 Hitachi Schwenkprobenhalter, Ø 15 x 21 mm, Aluminium, M4 EM-Tec HS15 Hitachi Schwenkprobenhalter, Ø 15 x 21 mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003211 Stück €49,50
Qty:



Bestellinformationen zu EM-Tec Schwenkprobenhalter für JEOL REM und JEOL Neoscope Tabletop REM

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec JS15C S-Clip Schwenkprobenhalter mit 1xS-Clip auf Ø 15 mm, JEOL Ø 12,2 mm EM-Tec JS15C S-Clip Schwenkprobenhalter mit 1xS-Clip auf Ø 15 mm, JEOL Ø 12,2 mm
Artikel # Einheit Preis Bestellung / Anfrage
#12-005911 Stück €54,50
Qty:



EM-Tec JS17 Mini-Klammerschwenkprobenhalter für Proben bis zu 4 mm, Aluminium , JEOL Ø 12,2 mm EM-Tec JS17 Mini-Klammerschwenkprobenhalter für Proben bis zu 4 mm, Aluminium , JEOL Ø 12,2 mm
Artikel # Einheit Preis Bestellung / Anfrage
#12-000540 Stück €49,50
Qty:



EM-Tec JS18 Mini-Schwenkprobenhalter für Proben bis zu 8 mm, Aluminium, JEOL Ø 12,2 mm EM-Tec JS18 Mini-Schwenkprobenhalter für Proben bis zu 8 mm, Aluminium, JEOL Ø 12,2 mm
Artikel # Einheit Preis Bestellung / Anfrage
#12-000530 Stück €69,50
Qty:



EM-Tec JGS10 Schwenkprobenhalter für Proben bis zu 10 mm, goldbeschichtetes Messing, JEOL Ø 12,2 mm EM-Tec JGS10 Schwenkprobenhalter für Proben bis zu 10 mm, goldbeschichtetes Messing, JEOL Ø 12,2 mm
Artikel # Einheit Preis Bestellung / Anfrage
#12-005110 Stück €99,50
Qty:



EM-Tec JS19 Klammerschwenkprobenhalter für Proben bis zu 16 mm, Aluminium, JEOL Ø 12,2 mm EM-Tec JS19 Klammerschwenkprobenhalter für Proben bis zu 16 mm, Aluminium, JEOL Ø 12,2 mm
Artikel # Einheit Preis Bestellung / Anfrage
#12-005215 Stück €68,50
Qty:



EM-Tec JSM4  Schwenkprobenhalter-Adapter mit M4, Aluminium, JEOL Ø 12,2 mm EM-Tec JSM4 Schwenkprobenhalter-Adapter mit M4, Aluminium, JEOL Ø 12,2 mm
Artikel # Einheit Preis Bestellung / Anfrage
#11-000515 Stück €47,50
Qty:



EM-Tec JS15 JEOL Schwenkprobenhalter, Ø 12,2 x 21 mm, +/- 90°, Aluminium, JEOL Ø 12,2 mm EM-Tec JS15 JEOL Schwenkprobenhalter, Ø 12,2 x 21 mm, +/- 90°, Aluminium, JEOL Ø 12,2 mm
Artikel # Einheit Preis Bestellung / Anfrage
#12-000511 Stück €49,50
Qty:
