EM-Tec REM Klemmprobenhalter


                                     einige  Beispiele

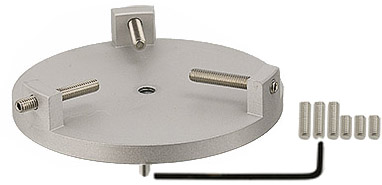

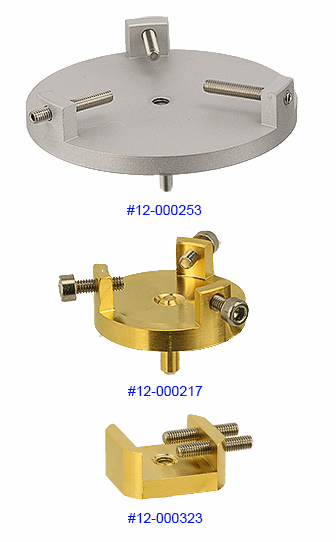

EM-Tec bulk SEM sample holders 2-000253   EM-Tec R51 Klemmprobenhalter für Proben bis Ø 51 mm, Aluminium, Std. Pin # 12-000217   EM-Tec GR20 Klemmprobenhalter für Proben bis Ø 20 mm, vergoldetes Messing, Std. Pin # 12-000323   EM-Tec GB16 Klemmprobenhalter bis 16 mm, vergoldetes Messing, M4

Einleitung

Die REM Klemmprobenhalter spannen die Proben mit Schrauben. Erhältlich mit Pin oder M4 Gewindebohrung. Die Klemmprobenhalter sind preisgünstig, vielseitig einsetzbar und eine praktische Methode kleine bis mittelgroße Proben zu halten. Sie werden entweder aus vakuumfestem Aluminium oder aus vergoldetem Messing (EM-Tec Gold Serie) hergestellt. Die Feststellschrauben sind aus Edelstahl gefertigt und haben unterschiedliche Längen, um eine möglichst große Bandbreite an Proben abzudecken. Derzeit haben wir folgende Proben in unserem Angebot:

  • EM-Tec GB16 – Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 16 mm, Messing, 1 µm dick vergoldet. Ideal für kleine Proben und kleine REM.
  • EM-Tec B16 – Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 16 mm, vakuumfestes Aluminium.
  • EM-Tec B26 – Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 26 mm, vakuumfestes Aluminium.
  • EM-Tec B38 – Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 32 mm, vakuumfestes Aluminium.
  • EM-Tec B52 – Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 52 mm, vakuumfestes Aluminium.
  • EM-Tec V80 – Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 80 mm, vakuumfestes Aluminium.
  • EM-Tec V120 – Rechtwinkliger Klemmprobenhalter mit zwei Backen für eine Probenbreite bis 120 mm, vakuumfestes Aluminium.
  • EM-Tec GR20 – Runder Klemmprobenhalter mit drei Klemmsäulen für runde und kompliziert geformte Proben bis Ø 20 mm, Messing, 1 µm dick vergoldet. Ideal für kleine Proben und kleine REM.
  • EM-Tec R32 – Runder Klemmprobenhalter mit drei Klemmsäulen für runde und kompliziert geformte Proben bis Ø 32 mm, vakuumfestes Aluminium. Auch gut einzusetzen für 30 mm / 1 1/4" Schliffproben.
  • EM-Tec R51 – Runder Klemmprobenhalter mit drei Klemmsäulen für runde und kompliziert geformte Proben bis Ø 51 mm, vakuumfestes Aluminium. Auch gut einzusetzen für 50 mm / 2" Schliffproben.

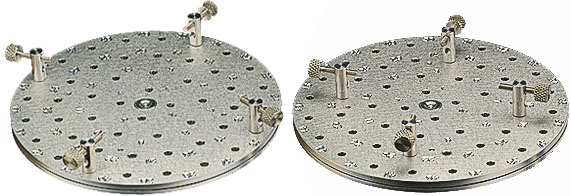

  • EM-Tec R98 – Universal-Klemmprobenhalter mit vier Klemmsäulen auf einer Ø 117 mm Platte, vakuumfestes Aluminium. Die Klemmsäulen können versetzt werden, um auch sehr kompliziert geformte Proben mit einem Durchmesser bis zu 98 mm spannen zu können. Die Probe wird mit Rändelschrauben gespannt.

.

Die EM-Tec REM Klemmprobenhalter sind erhältlich mit Standard Pin Aufnahme, M4 Gewindebohrung oder Ø14mm JEOL Stub für JEOL Probentischadapter mit Ø14mm Loch.

Daten und Maße zu den EM-Tec REM Klemmprobenhaltern:

Artikelnr.

Art

Max. Probengröße

Maße ohne Pin

Sicherungsmethode

REM Kompatibilität

12-000223

EM-Tec GB16

16 mm

22x19x10 mm

Madenschraube

3,2 mm Std.Stift

12-000323

EM-Tec GB16

16 mm

22x19x10 mm

Madenschraube

M4 Gewinde

12-003216

EM-Tec B16

16 mm

22x19x10 mm

Madenschraube

3,2 mm Std.Stift

12-003316

EM-Tec B16

16 mm

22x19x10 mm

Madenschraube

M4 Gewinde

12-006216

EM-Tec B16

16 mm

22x19x10 mm

Madenschraube

Ø14mm JEOL Stub

12-000225

EM-Tec B26

26 mm

34x24x13 mm

Madenschraube

3,2 mm Std.Stift

12-000325

EM-Tec B26

26 mm

34x24x13 mm

Madenschraube

M4 Gewinde

12-000625

EM-Tec B26

26 mm

34x24x13 mm

Madenschraube

Ø14mm JEOL Stub

12-000227

EM-Tec B38

38 mm

46x24x13 mm

Madenschraube

3,2 mm Std.Stift

12-000327

EM-Tec B38

38 mm

46x24x13 mm

Madenschraube

M4 Gewinde

12-000627

EM-Tec B38

38 mm

46x24x13 mm

Madenschraube

Ø14mm JEOL Stub

12-003252

EM-Tec B52

52 mm

60x24x13 mm

Madenschraube

3,2 mm Std.Stift

12-003352

EM-Tec B52

52 mm

60x24x13 mm

Madenschraube

M4 Gewinde

12-006252

EM-Tec B52

52 mm

60x24x13 mm

Madenschraube

Ø14mm JEOL Stub

12-000203

EM-Tec V80

80mm

93x44x16.5mm

Madenschraube

3.2 mm Std. Stift

12-000303

EM-Tec V80

80mm

93x44x16.5mm

Madenschraube

M4 Gewinde

12-000603

EM-Tec V80

80mm

93x44x16.5mm

Madenschraube

Ø14mm JEOL Stub

12-000205

EM-Tec V120

1200mm

133x44x16.5mm

Madenschraube

3.2 mm Std. Stift

12-000305

EM-Tec V120

1200mm

133x44x16.5mm

Madenschraube

M4 Gewinde

12-000605

EM-Tec V120

1200mm

133x44x16.5mm

Madenschraube

Ø14mm JEOL Stub

12-000217

EM-Tec GR20

Ø20 mm

Ø25x10 mm

Madenschraube

3,2 mm Std.Stift

12-000317

EM-Tec GR20

Ø20 mm

Ø25x10 mm

Madenschraube

M4 Gewinde

12-000233

EM-Tec R32*

Ø32 mm

Ø40x12.5 mm

Madenschraube

3,2 mm Std.Stift

12-000333

EM-Tec R32*

Ø32 mm

Ø40x12.5 mm

Madenschraube

M4 Gewinde

12-000633

EM-Tec R32*

Ø32 mm

Ø40x12.5 mm

Madenschraube

Ø14mm JEOL Stub

12-000253

EM-Tec R51**

Ø51 mm

Ø59x12.5 mm

Madenschraube

3,2 mm Std.Stift

12-000353

EM-Tec R51**

Ø51 mm

Ø59x12.5 mm

Madenschraube

M4 thread

12-000653

EM-Tec R51**

Ø51 mm

Ø59x12.5 mm

Madenschraube

Ø14mm JEOL Stub

12-000289

EM-Tec R98

Ø98 mm

Ø117x22 mm

Rändelschraube

3,2 mm Std.Stift

12-000389

EM-Tec R98

Ø98 mm

Ø117x22 mm

Rändelschraube

M4 thread

*) Der EM-Tec R32 kann als Schliffprobenhalter für 30 mm / 1 1/4" metallographische Proben eingesetzt werden
**) Der EM-Tec R51 kann als Schliffprobenhalter für 50 mm / 2" metallographische Proben eingesetzt werden



Bestellinformationen zu EM-Tec Klemmprobenhaltern für mit Pin Stub Aufnahme; TFS, FEI, Philips, Tescan, Phenom, Aspex, RJLee, AmRay, Cambridge Instruments, Leica and CamScan REM

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec GB16 Klemmprobenhalter für Proben bis 16 mm, vergoldetes Messing, Std. Pin EM-Tec GB16 Klemmprobenhalter für Proben bis 16 mm, vergoldetes Messing, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000223 Stück €49,50
Qty:

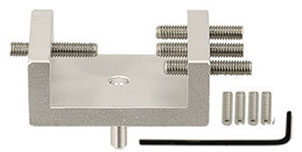

EM-Tec B26 Klemmprobenhalter für Proben bis 26 mm, Aluminium, Std. Pin EM-Tec B26 Klemmprobenhalter für Proben bis 26 mm, Aluminium, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000225 Stück €49,50
Qty:



EM-Tec B16 Klemmprobenhalter für Proben bis 16 mm, Aluminium, Std. Pin EM-Tec B16 Klemmprobenhalter für Proben bis 16 mm, Aluminium, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-003216 Stück €33,50
Qty:

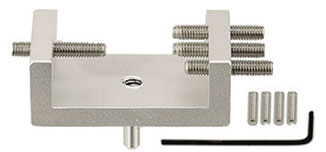

EM-Tec B38 Klemmprobenhalter für Proben bis 38mm, Aluminium, Std. Pin EM-Tec B38 Klemmprobenhalter für Proben bis 38mm, Aluminium, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000227 Stück €59,50
Qty:



EM-Tec B52 Klemmprobenhalter für Proben bis 52mm, Aluminium, Std. Pin EM-Tec B52 Klemmprobenhalter für Proben bis 52mm, Aluminium, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-003252 Stück €68,50
Qty:



EM-Tec GR20 Klemmprobenhalter für Proben bis Ø 20 mm, vergoldetes Messing, Std. Pin EM-Tec GR20 Klemmprobenhalter für Proben bis Ø 20 mm, vergoldetes Messing, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000217 Stück €49,50
Qty:

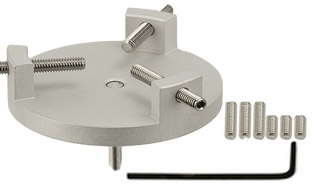

EM-Tec R32 Klemmprobenhalter für Proben bis Ø 32 mm, Aluminium, Std. Pin EM-Tec R32 Klemmprobenhalter für Proben bis Ø 32 mm, Aluminium, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000233 Stück €49,50
Qty:

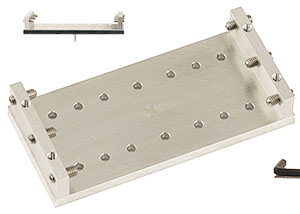

EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, Std. Pin EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000203 Stück €178,00
Qty:



EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, Std. Pin EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000205 Stück €199,00
Qty:



EM-Tec R51 Klemmprobenhalter für Proben bis Ø 51 mm, Aluminium, Std. Pin EM-Tec R51 Klemmprobenhalter für Proben bis Ø 51 mm, Aluminium, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000253 Stück €69,50
Qty:



EM-Tec R98 Universal-Klemmprobenhalter für Proben bis Ø 98 mm, Aluminium, Standard Pin EM-Tec R98 Universal-Klemmprobenhalter für Proben bis Ø 98 mm, Aluminium, Standard Pin
Artikel # Einheit Preis Bestellung / Anfrage
#12-000289 Stück €315,00
Qty:



Bestellinformationen zu EM-Tec Klemmprobenhaltern für Hitachi REM und EM-Tec REM-Adapter

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec GB16 Klemmprobenhalter bis 16 mm, vergoldetes Messing, M4 EM-Tec GB16 Klemmprobenhalter bis 16 mm, vergoldetes Messing, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000323 Stück €44,00
Qty:

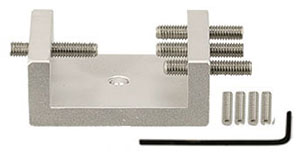

EM-Tec B26 Klemmprobenhalter für Proben bis 26 mm, Aluminium, M4 EM-Tec B26 Klemmprobenhalter für Proben bis 26 mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000325 Stück €47,00
Qty:



EM-Tec B16 Klemmprobenhalter für Proben bis 16 mm, Aluminium, M4 EM-Tec B16 Klemmprobenhalter für Proben bis 16 mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003316 Stück €32,50
Qty:

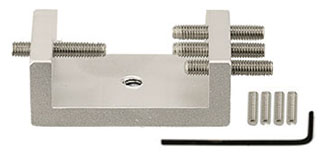

EM-Tec B38 Klemmprobenhalter für Proben bis 38mm, Aluminium, M4 EM-Tec B38 Klemmprobenhalter für Proben bis 38mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000327 Stück €57,00
Qty:

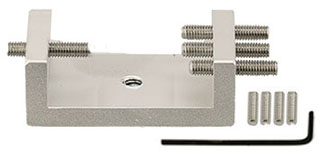

EM-Tec B52 Klemmprobenhalter für Proben bis 52mm, Aluminium, M4 EM-Tec B52 Klemmprobenhalter für Proben bis 52mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003352 Stück €66,50
Qty:

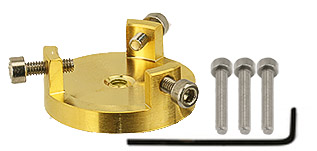

EM-Tec GR20 Klemmprobenhalter bis Ø 20 mm, vergoldetes Messing, M4 EM-Tec GR20 Klemmprobenhalter bis Ø 20 mm, vergoldetes Messing, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000317 Stück €44,00
Qty:



EM-Tec R32 Klemmprobenhalter für Proben bis Ø 32 mm, Aluminium, M4 EM-Tec R32 Klemmprobenhalter für Proben bis Ø 32 mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000333 Stück €47,00
Qty:

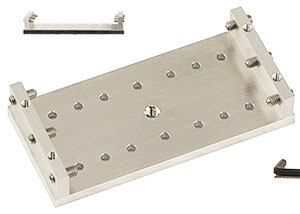

EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, M4 EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000303 Stück €175,00
Qty:



EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, M4 EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000305 Stück €195,00
Qty:

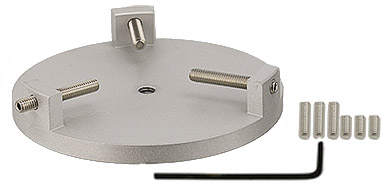

EM-Tec R51 Klemmprobenhalter für Proben bis Ø 51 mm, Aluminium, M4 EM-Tec R51 Klemmprobenhalter für Proben bis Ø 51 mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000353 Stück €67,00
Qty:



EM-Tec R98 Universal-Klemmprobenhalter für Proben bis Ø 98 mm, Aluminium, M4 EM-Tec R98 Universal-Klemmprobenhalter für Proben bis Ø 98 mm, Aluminium, M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000389 Stück €312,50
Qty:



Bestellinformationen zu EM-Tec Klemmprobenhaltern für JEOL Probentischadapter mit Ø14mm Loch.

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, Ø14 mm JEOL Stub EM-Tec V80 vielseitiger Schraubbacken-Probenhalter, bis 80 mm, Ø14 mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000603 Stück €178,00
Qty:

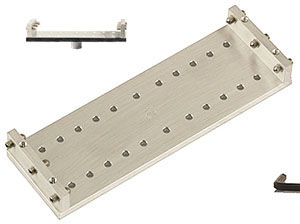

EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, Ø14 mm JEOL Stub EM-Tec V120 vielseitiger Schraubbacken-Probenhalter, bis 120 mm, Ø14 mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000605 Stück €199,00
Qty:



EM-Tec R51 Klemmprobenhalter für Proben bis Ø51 mm, Aluminium, Ø14mm JEOL Stub EM-Tec R51 Klemmprobenhalter für Proben bis Ø51 mm, Aluminium, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000653 Stück €69,50
Qty:



EM-Tec R32 Klemmprobenhalter für Proben bis Ø32 mm, Aluminium, Ø14mm JEOL Stub EM-Tec R32 Klemmprobenhalter für Proben bis Ø32 mm, Aluminium, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000633 Stück €49,50
Qty:



EM-Tec B52 Klemmprobenhalter für Proben bis 52 mm, Aluminium, Ø14mm JEOL Stub EM-Tec B52 Klemmprobenhalter für Proben bis 52 mm, Aluminium, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-006252 Stück €68,50
Qty:



EM-Tec B38 Klemmprobenhalter für Proben bis 38 mm, Aluminium, Ø14mm JEOL Stub EM-Tec B38 Klemmprobenhalter für Proben bis 38 mm, Aluminium, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000627 Stück €59,50
Qty:



EM-Tec B26 Klemmprobenhalter für Proben bis 26 mm, Aluminium, Ø14mm JEOL Stub EM-Tec B26 Klemmprobenhalter für Proben bis 26 mm, Aluminium, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-000625 Stück €49,50
Qty:



EM-Tec B16 Klemmprobenhalter für Proben bis 16 mm, Aluminium, Ø14mm JEOL Stub EM-Tec B16 Klemmprobenhalter für Proben bis 16 mm, Aluminium, Ø14mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
#12-006216 Stück €33,50
Qty:
