SilentLab Schallschutzboxen für Vakuumpumpen und Wasserkühlern


Einleitung

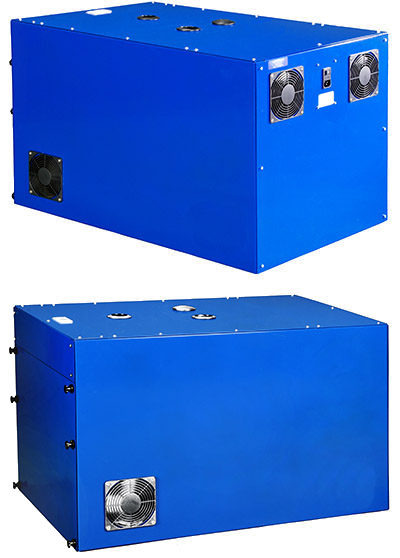

silentLab 4 for single rotary pump



Die SilentLab Schallschutzboxen wurden speziell für die Geräuschreduzierung von Vakuumpumpen und Luftkompressor entwickelt, die bei REM, TEM, FIB-REM, Massenspektrometer, Vakuumschleusen, Beschichtungssystemen oder analytischen Systemen zum Einsatz kommen. Besteht keine Möglichkeit, die Vakuumpumpe in einen separaten Raum zu verlagern, kann deren Geräuschemission sehr störend wirken. Bei Nutzung einer SilentLab Schallschutzbox wird der Geräuschpegel signifikant auf ein vertretbares Maß reduziert. Das steigert die Konzentration- und Leistungsfähigkeit des Anwenders.

Die SilentLab Schallschutzboxen bieten hochentwickelten, sicheren Lärmschutz. Die Box wird über der Vakuumpumpe oder dem Wasserkühler platziert. Sie liefern einen Stromanschluss und Vakuumdurchführungen. Zudem verfügen sie über Lüfter zur Kühlung von Vakuumpumpe oder Wasserkühler, damit die Systeme ihre volle Leistung entfalten können. Die silentLab Boxen wurden ursprünglich für den Einsatz mit REM, TEM und FIB-REM Systemen entwickelt. Sie können aber auch für andere Systeme mit lauten Rotationspumpen eingesetzt werden. Die silentLab 3 Box ist für kleine Rotationspumpen gedacht, die beispielweise bei Beschichtungsanlagen, Sputter Coatern, Carbon Coatern oder Vakuumöfen zum Einsatz kommen. Die silentLab 5 Box ist für große und laute Rotationspumpen analytischer Systeme gedacht. Das silentLab 4-compact ist eine kleinere Version des silentLab 4 und für Labore mit begrenztem Platzangebot geeignet.



Merkmale der silentLab Schallschutzboxen sind:

  • Geräuschreduktion um ca. 15dB bis 12dB, abhängig vom Typ
  • Robuste Metallkonstruktion mit extrem wirksamem Akustikschaumstoff
  • Akustikschaumstoff mit optimierter Form zur Reduzierung niedriger Frequenzen
  • IEC Hauptstecker mit Sicherung für einfache Installation
  • Erhältlich als 230V oder 115V Systeme
  • Die Lüfter sind nur in Betrieb, wenn die Rotationspumpen laufen
  • Systeme mit einem Temperaturkontroller lassen die Lüfter laufen, um eine längere Kühlung zu gewährleisten.
  • Ausgeklügelte Luftführung mit geräuscharmen, starken Lüftern
  • Integriertes digital Thermometer
  • Deckel auf Oberseite für einfachen Service
  • Pulverbeschichtete Oberfläche in RAL5005 Blau, öl- und wasserabweisend
  • Brandklasse DIN 75200 / FMVSS 302
  • Internes KF25 Installations-Kit enthalten



Spezifikationen der silentLab Schallschutzboxen für eine Vakuumpumpe

Modell

SilentLab 3

silentLab 4

silentLab 4 compact

silentLab 5

silentLab 6 S-4



Artikel #

60-001030 (230V)
60-001031 (115V)

60-001040 (230V)
60-001041 (115V)

60-001045 (230V)
60-001046 (115V)

60-001050 (230V)
60-001051 (115V)

60-001065 (230V)
60-001066 (115V)



Geräuschreduzierung

15dB

15/18dB

15/18dB

15/18dB

15dB



Entwickelt für

Kleine Pumpe

Mittlere Pumpe

Mittlere Pumpe

Große Pumpe

Schwerlast-Pumpe



Kompatibel mit
(vergleichbar mit)

Pfeiffer UNO 5
Pfeiffer DUO 5
Edwards RV5
Alcatel BB2002
Edwards E2M1.5

Edwards RV8 / RV12 / RV18
Edwards XDS10 / nXDS10
Adixen/Varian/
Agilent2010L

Edwards RV8 / RV12

Edwards E2M28
Adixen 2033SD
Pfeiffer DUO 20M

Sogevac SV40BI
Agilent MS40+



Lüfter

2

2

4

2

4 + Temperaturkontroller



Spannung

230/115V

230V / 115V

230V/115V

230V / 115V

230V / 115V



Leistung

2300W, abgesichert

2300W, abgesichert

2300W, abgesichert

2300W, abgesichert

2300W, abgesichert



Stromanschluss

IEC Anschlußdosen

IEC Anschlußdosen

IEC Anschlußdosen

IEC Anschlußdosen

IEC Anschlußdosen



Außenmaße

350 x 400 x 600 mm

500 x 500 x 800 mm

500 x 380 x 680 mm

500 x 500 x 900 mm

500 x 600 x 800 mm



Innenmaße

250 x 350 x 500 mm

400 x 450 x 700 mm

400 x 280 x 580 mm

400 x 450 x 800 mm

400 x 500 x 700 mm



Gewicht

16kg

20kg

19kg

23kg

23kg





Spezifikationen der silentLab Schallschutzboxen für zwei Vakuumpumpen oder Luftkompressor

Model

silentLab 6 DUO-z

SilentLab 9 DUO-i

silentLab 8

Artikel #

60-001060 (230V)
60-001061 (115V)

60-001090 (230V)
60-001091 (115V)

60-001080 (230V)
60-001081 (115V)

Geräuschreduzierung

15dB

15dB

15dB

Entwickelt für

Zwei Pumpen
intermittierend

Zwei Pumpen in Dauerbetrieb

Luftkompressor

Kompatibel mit
(vergleichbar mit)

2 x Edwards RV12
2 x Adixen 2010L

2 x Edwards RV12
2 x Adixen 2010L
2 x DUO10

Bambi PT5

Lüfter

4

4 + Temperaturkontroller

2

Spannung

230V / 115V

230/115V

230V / 115V

Leistung

2300W, abgesichert

2300W, abgesichert

2300W, abgesichert

Stromanschluss

IEC Anschlußdosen

IEC Anschlußdosen

IEC Anschlußdosen

Außenmaße

500 x 600 x 800 mm

500 x 600 x 800 mm

450 x 500 x 585 mm

Innenmaße

400 x 500 x 700 mm

400 x 500 x 700 mm

350 x 400 x 485 mm

Gewicht

23kg

23kg

19kg

Aufgrund des Grundriss der silentLab Boxen müssen die Vakuumverbindungen evtl. um ein oder zwei Meter verlängert werden.

Geben Sie bei der Einholung eines Angebots bitte Hersteller und Modell des REM / TEM / FIB-REM / Beschichtungssystems / analytischen Systems sowie Hersteller und Modell der Vakuumpumpe an.

Angebotsinformationen zu silentLab Schallschutzboxen für EM Labore (230V):

silentLab 3 für kleine Rotationspumpe, 230V silentLab 3 für kleine Rotationspumpe, 230V
Artikel # Beschreibung Anfrage
60-001030 silentLab 3 für kleine Rotationspumpe, 230V

silentLab 4 für eine Rotationspumpe, 230V silentLab 4 für eine Rotationspumpe, 230V
Artikel # Beschreibung Anfrage
60-001040 silentLab 4 für eine Rotationspumpe, 230V

silentLab 4 compact für eine Rotationspumpe, 230V silentLab 4 compact für eine Rotationspumpe, 230V
Artikel # Beschreibung Anfrage
60-001045 silentLab 4 compact für eine Rotationspumpe, 230V

silentLab 5 für eine große Rotationspumpe, 230V silentLab 5 für eine große Rotationspumpe, 230V
Artikel # Beschreibung Anfrage
60-001050 silentLab 5 für eine große Rotationspumpe, 230V

silentLab 6 DUO-z für zwei Rotationspumpen, zweite Pump läuft gelegentlich, 230V silentLab 6 DUO-z für zwei Rotationspumpen, zweite Pump läuft gelegentlich, 230V
Artikel # Beschreibung Anfrage
60-001060 silentLab 6 DUO-z für zwei Rotationspumpen, zweite Pumpe läuft gelegentlich, 230V

silentLab 9 DUO-i für zwei Rotationspumpen in freiem Betrieb, Temperaturkontroller für die 4 Lüfter, 230V silentLab 9 DUO-i für zwei Rotationspumpen in freiem Betrieb, Temperaturkontroller für die 4 Lüfter, 230V
Artikel # Beschreibung Anfrage
60-001090 silentLab 9 DUO-i für zwei Rotationspumpen in freiem Betrieb, Temperaturkontroller für die 4 Lüfter, 230V

silentLab 6 S-4 für eine Schwerlast-Rotationspumpe, Temperaturkontroller für die 4 Lüfter, 230V silentLab 6 S-4 für eine Schwerlast-Rotationspumpe, Temperaturkontroller für die 4 Lüfter, 230V
Artikel # Beschreibung Anfrage
60-001065 silentLab 6 S-4 für eine Schwerlast-otationspumpe, Temperaturkontroller für die 4 Lüfter, 230V

silentLab 8 für ein Kompressor, 230V silentLab 8 für ein Kompressor, 230V
Artikel # Beschreibung Anfrage
60-001080 silentLab 8 für ein Kompressor, 230V



Angebotsinformationen zu silentLab Schallschutzboxen für EM Labore (115V):
silentLab 3 für kleine Rotationspumpe, 230V silentLab 3 für kleine Rotationspumpe, 230V
Artikel # Beschreibung Anfrage
60-001030 silentLab 3 für kleine Rotationspumpe, 230V

silentLab 4 für eine Rotationspumpe, 230V silentLab 4 für eine Rotationspumpe, 230V
Artikel # Beschreibung Anfrage
60-001040 silentLab 4 für eine Rotationspumpe, 230V

silentLab 4 compact für eine Rotationspumpe, 230V silentLab 4 compact für eine Rotationspumpe, 230V
Artikel # Beschreibung Anfrage
60-001045 silentLab 4 compact für eine Rotationspumpe, 230V

silentLab 5 für eine große Rotationspumpe, 230V silentLab 5 für eine große Rotationspumpe, 230V
Artikel # Beschreibung Anfrage
60-001050 silentLab 5 für eine große Rotationspumpe, 230V

silentLab 6 DUO-z für zwei Rotationspumpen, zweite Pump läuft gelegentlich, 230V silentLab 6 DUO-z für zwei Rotationspumpen, zweite Pump läuft gelegentlich, 230V
Artikel # Beschreibung Anfrage
60-001060 silentLab 6 DUO-z für zwei Rotationspumpen, zweite Pumpe läuft gelegentlich, 230V

silentLab 9 DUO-i für zwei Rotationspumpen in freiem Betrieb, Temperaturkontroller für die 4 Lüfter, 230V silentLab 9 DUO-i für zwei Rotationspumpen in freiem Betrieb, Temperaturkontroller für die 4 Lüfter, 230V
Artikel # Beschreibung Anfrage
60-001090 silentLab 9 DUO-i für zwei Rotationspumpen in freiem Betrieb, Temperaturkontroller für die 4 Lüfter, 230V

silentLab 6 S-4 für eine Schwerlast-Rotationspumpe, Temperaturkontroller für die 4 Lüfter, 230V silentLab 6 S-4 für eine Schwerlast-Rotationspumpe, Temperaturkontroller für die 4 Lüfter, 230V
Artikel # Beschreibung Anfrage
60-001065 silentLab 6 S-4 für eine Schwerlast-otationspumpe, Temperaturkontroller für die 4 Lüfter, 230V

silentLab 8 für ein Kompressor, 230V silentLab 8 für ein Kompressor, 230V
Artikel # Beschreibung Anfrage
60-001080 silentLab 8 für ein Kompressor, 230V
