EM-Tec CV2 großer REM Probenzentrierschraubstock

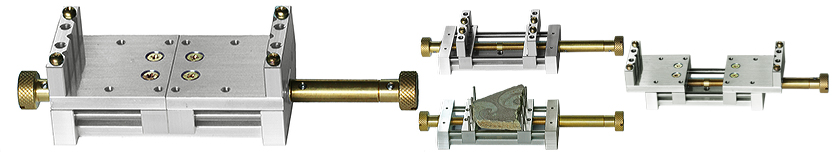

The EM-Tec CV2 large centering vise SEM sample holder is available with pin stub and with an M4 threaded hole.

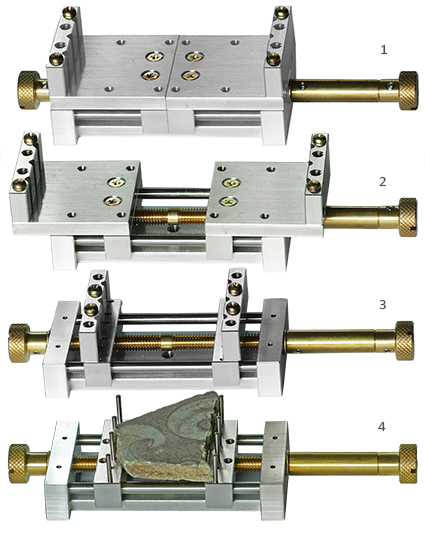

1- EM-Tec CV2 REM Zentrierschraubstock, bis 114 mm, geschlossen
2- EM-Tec CV2 REM Zentrierschraubstock, bis 114 mm, offen
3- EM-Tec CV2 REM Zentrierschraubstock, Niedrig-Profil Modus mit Spannbacken
4- EM-Tec CV2 REM Zentrierschraubstock, Niedrig-Profil Modus mit Stiften




Einleitung


Der EM-Tec CV2 REM Probenzentrierschraubstock hat den großen Vorteil, Proben immer in der Mitte des Schraubstocks zu klemmen. Beide Spannbacken bewegen sich immer gleichzeitig zur Mitte hin oder von der Mitte weg.

Der EM-Tec CV2 REM Probenzentrierschraubstock verfügt über zwei Grundplatten, auf welche die Spannbacken für bestes Proben-Handling in verschieden Abständen geschraubt werden können. Die Messingspindel mit Rändelmuttern befindet sich unter der Grundplatte. Der Schraubstock kann von beiden Seiten aus bedient werden. An einer Seite kann eine abnehmbare Spindelerweiterung angesetzt werden. Der Probenschraubstock ist für Trockenschmierung aus Vakuum-festem Aluminium und aus Edelstahl Führungsstangen gefertigt. Die Spindelgewinde des Schraubstocks müssen - und sollen - weder geölt, noch gefettet werden. Die Spannbacken werden mit Messingschrauben auf der Grundplatte befestigt. Die Grundplatten können abgenommen werden, um die Proben mit Hilfe der mitgelieferten Edelstahlstifte direkt zwischen die beweglichen Schraubstockführungen zu spannen oder man kann die Spannbacken auch direkt auf die Schraubstockführungen montieren (Niedrig-Profil Modus). Merkmale des EM-Tec CV2 REM Probenzentrierschraubstocks sind:

  • Fester Halt für große und schwere Proben
  • Hält die Probe automatisch in der Mitte der Probenbühne
  • Einfache Navigation von der Mitte der REM Probenbühne
  • Positionierbare Spannbacken für optimale Anpassung an Probengrößen
  • Der Standard Schraubstock spannt Proben von 0 bis 114 mm
  • Edelstahl Stiften für unförmig geformte Proben spannt von 0 bis 50 mm
  • Spindelerweiterung kann zur Größenreduzierung entfernt werden
  • Optionale Grundplattenerweiterung erlaubt Proben von 0 bis 155 mm
  • Standard Spannbacken dreifach gekerbt und mit glatter Seite
  • Optionale Spannbacken mit einer 120° Kerbe für runde Proben

Der EM-Tec CV2 Zentrierschraubstock ist ein Probenhalter für schwere Proben. Er ist gedacht für REM mit großer Kammer und Probebühnen mit einem Verfahrweg von 80 mm und mehr. Durch den 46 mm Spindelweg und positionierbare Spannbacken hat der Standard Zentrierschraubstock Spannbereiche von 0 - 46 mm, 34 - 82 mm und 68 - 114 mm. Mit den optionalen Erweiterungsplatten beträgt der Spannbereich zusätzlich 102 - 144 mm und 113 - 159 mm. Der EM-Tec CV2 Zentrierschraubstock kann in 4 verschiedenen Modi konfiguriert werden:


The EM-Tec CV2 centering vise can be configured in 4 different modes:

  1. Standard mode with base plates and vise jStandardausführung mit Grundplatten und Schraubstockbacken - Spannbereich 0 - 114 mm
  2. Low-Profile-Modus ohne Grundplatten und Stifte für unregelmäßig geformte Proben - Spanbereicjt 0-50 mm
  3. Low-Profile-Modus ohne Grundplatten und Schraubstockbacken auf Schraubstockführungen - Spannbereich 8 - 54 mm
  4. Zusätzliche Verlängerungsplatten (optional) - Spannbereich 0 - 159 mm


Specifications of the EM-Tec CV2 large centering SEM sample holder
Größe Grundplatte

40x40 mm (2x)

Größe Backe VC3

12x40x6 mm (2x)

Spindelweg

46mm

Standard-Zwischenraum

17mm

Standard Spannbereich

0 - 114 mm

Spanbereich zwischen Stiften

0-50 mm

Spannbereich Niedrigprofil modus

8-54 mm

Gesamtgröße geschlossen

106x40x34 mm

Gesamtgröße offen

122x40x34 mm

Erweiterungsplatte

22.5x40 mm (2x)

Zwischenraum-Erweiterung

11 mm

Erweiterter Spannbereich

0-159 mm

Gesamtgröße mit Erweiterung, geschlossen

146x40x34 mm

Gesamtgröße mit Erweiterung, offen

167x40x34 mm

Der große EM-Tec CV1 REM Probenzentrierschraubstock ist erhältlich mit Pin Stub Aufnahme, mit M4 Gewindebohrung oder mit Ø14 mm Stub für JEOL REM-Probentischadapter mit Ø14 mm Loch.

Technical Support Bulletin: EM-Tec CV2 großer Probenzentrierschraubstock (Auf Englisch)


Bestellinformationen EM-Tec CV2 großer REM Probenzentrierschraubstock mit Pin Stub Aufnahme; TFS, FEI, Philips, Tescan, Aspex, RJLee, AmRay, Cambridge Instruments, Leica und CamScan REM

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec CV2 REM Zentrierschraubstock für Proben bis 110 mm, Std. Pin
EM-Tec CV2 REM Zentrierschraubstock für Proben bis 110 mm, Std. Pin
Artikel # Einheit Preis Bestellung / Anfrage
12-000202 Stück €599,00
Qty:



Bestellinformationen EM-Tec CV2 großer REM Probenzentrierschraubstock mit M4 Gewindebohrung für Hitachi REM und EM-Tec REM Adapter

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec CV2 REM Zentrierschraubstock für Proben bis 110 mm, M4
EM-Tec CV2 REM Zentrierschraubstock für Proben bis 110 mm, M4
Artikel # Einheit Preis Bestellung / Anfrage
12-000302 Stück €595,00
Qty:



Bestellinformationen EM-Tec CV2 großer REM Probenzentrierschraubstock für JEOL REM Probentisch-Adapter mit Ø14mm Loch

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec CV2 REM Zentrierschraubstock für Proben bis 110 mm, Ø14 mm JEOL Stub
EM-Tec CV2 REM Zentrierschraubstock für Proben bis 110 mm, Ø14 mm JEOL Stub
Artikel # Einheit Preis Bestellung / Anfrage
12-000602 Stück €598,00
Qty:



Bestellinformationen zu optionalem Zubehör für den EM-Tec CV2 REM Probenzentrierschraubstock

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.
EM-Tec CVE1 Erweiterungsplatten 22.5x40x5 mm des CV1 bis zu 155 mm EM-Tec CVE1 Erweiterungsplatten 22.5x40x5 mm des CV1 bis zu 155 mm
Artikel # Einheit Preis Bestellung / Anfrage
#12-003203 Set/2 €96,00
Qty:



EM-Tec CVC1 Standardspannbacke mit dreifacher Kerbung, 12x40x6 mm EM-Tec CVC1 Standardspannbacke mit dreifacher Kerbung, 12x40x6 mm
Artikel # Einheit Preis Bestellung / Anfrage
#12-003204 Stück €38,50
Qty:



EM-Tec CVC2 Spannbacke mit einer großen 120° Kerbung, 12 x 40 x 6 mm EM-Tec CVC2 Spannbacke mit einer großen 120° Kerbung, 12 x 40 x 6 mm
Artikel # Einheit Preis Bestellung / Anfrage
#12-003205 Stück €39,50
Qty:
