EM-Tec vielseitige 360° / 90°Off-Set Probenhalter und 90° Drehprobenhalter



                                             mischen und kombinieren

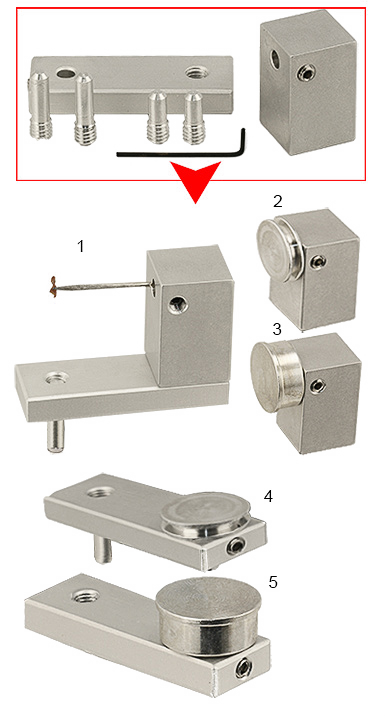

EM-Tec vielseitige 360° / 90°Off-Set Probenhalter und 90° Drehprobenhalter

1- 90° Halter für nadelartige Proben
2- 90° Halter für Stiftproben (Pin Stubs)
3- 90° Halter für Hitachi Stubs
4- Off-Set Leiste für Stiftprobenteller
5- Off-Set Leiste für Hitachi Stubs





90° Probenhalter und 90° Drehprobenhalter

Das vielseitige EM-Tec PH90 Off-Set und 360°/90° Off-Set Probenhalter-Kit erlaubt die Abbildung von Proben und Proben auf Probentellern direkt unter 90° Kippung ohne störenden Hintergrund. Das 90° Probenhalter-Kit hat ein niedriges Profil und wenig Masse um Störungen des Detektors zu vermeiden. Die 90° Kippung macht das Kippen der Probenbühne des REM in vielen Fällen überflüssig. Der unter 90° gekippte Probenteller kann einfach im 90° Block gedreht werden, wodurch man schnell andere Blickwinkel erreicht.

Off-Set Leiste

Die Off-Set Leiste bringt den 90° Halter aus der Mitte der Probenbühne. Dadurch ist die Probe auf einem eingespannten Probenteller näher an der Mitte der Probenbühne. Das erlaubt einfache Drehung der Probe (in X-Y Ebene). Auch gut geeignet für Tabletop REM mit einfacher Probenbühne ohne Möglichkeit zur Kippung oder Rotation.

90 ° Proben Bildgewinnung

Zusätzliches Merkmal des 90° Halters ist die Möglichkeit Nadeln mit einem Schaftdurchmesser bis zu 3,2 mm einzuspannen. Proben können an der Nadel angebracht und einfach durch Drehung der Nadel unter verschiedenen Winkeln betrachtet werden. Durch den großen Abstand zwischen Probe und Probenbühne gibt es kaum störende Hintergrundsignale. Man kann Hintergrundsignale noch weiter eliminieren, indem man einen Silizium-Wafer oder eine Kohlenstoffscheibe auf der Off-Set Leiste, direkt unter der Probe, platziert. In die Säule können Stiftprobenteller oder Hitachi M4 Stubs mit einem Durchmesser von maximal 32 mm eingespannt werden

Kombinationen des vielseitigen EM-Tec PH90 360°/90° Off-Set Probenhalter-Kits

Das EM-Tec PH90 360°/90° Off-Set Probenhalter-Kit ist extrem vielseitig und voll kompatibel mit allen Standard REM wie FEI und Tescan, Zeiss REM mit kurzer Pin-Aufnahme, Hitachi REM und dem EM-Tec REM Adaptersystem. Für JEOL REM wird ein Adapter benötigt. Hier nur einige Beispiele möglicher Konfigurationen:

  • Off-Set Leiste für Standard Stiftprobenteller
  • 90° Halter für Stiftprobenteller oder Stiftprobenhalter mit Off-Set Leiste
  • 90° Halter für Stiftprobenteller ohne Off-Set Leiste
  • 90° Halter für Nadeln mit maximal 3,2 mm Durchmesser
  • Off-Set Leiste für Hitachi M4 Stubs
  • 90° Halter für Hitachi Stubs oder Probenhalter mit M4 Gewinde mit Off-Set Leiste
  • 90° Halter für Hitachi Stubs ohne Off-Set Leiste
  • Verbindung mehrerer Kits für längere Off-Set Entfernung und unterschiedliche Winkel

Die Gesamtgröße des vielseitigen EM-Tec PH90 360°/90° Off-Set Probenhalter-Kit beträgt lediglich 36 x 25 x 12,7 mm. Die Off-Set Leiste ist 36 x 12,7 x 5 mm größ, die 90° Säule 12,7 x 12,7 x 20 mm.

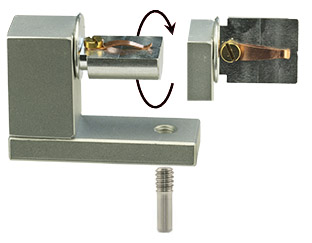

EM-Tec PH91 S-Clip 90° REM Dreh-Probenhalterkit
Das EM-Tec PH91 S-Clip 90° REM Dreh-Probenhalterkit besteht aus dem EM-Tec PH90 vielseitiges Off-Set und 90° Probenhalterkit und einem 90° Halter mit einem S-Clip (#12-002911). Der Halter ist gedacht für Si Chips und dünne Proben bis 2 mm. Er erlaubt schnellen Wechsel zwischen horizontaler und vertikaler Bildgewinnung.

EM-Tec PH92 Mini-Klemmprobenhalter 90° REM Dreh-Probenhalterkit
Das EM-Tec PH92 Mini-Klemmprobenhalter 90° REM Dreh-Probenhalterkit besteht aus EM-Tec PH90 vielseitiges Off-Set und 90° Probenhalterkit und dem EM-Tec PS4 Mini-Klemmprobenhalter (#10-002240). Der Halter ist gedacht für Cross-Sections und bis zu 4 mm dicke Proben. Er erlaubt schnellen Wechsel zwischen horizontaler und vertikaler Bildaufnahme.

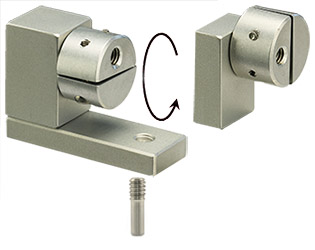

EM-Tec PH93 Miniprobenhalter 90° REM Dreh-Probenhalterkit
Das EM-Tec PH93 Miniprobenhalter 90° REM Dreh-Probenhalterkit besteht aus EM-Tec PH90 vielseitiges Off-Set und 90° Probenhalterkit und dem EM-Tec PS9 Miniprobenschraubstock (#12-000230). Der Halter ist gedacht zur Klemmung dünner Proben, von Cross-Sections und Proben bis zu 8 mm Dicke. Der Dreh-Probenhalter erlaubt die schnelle Abbildung beider Seiten einer Ecke.

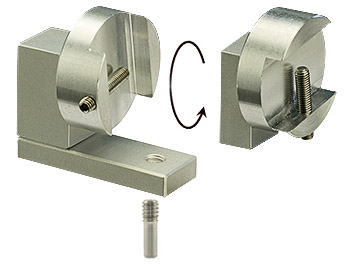

EM-Tec PH94 Klemmprobenhalter 90° REM Dreh-Probenhalterkit
Das EM-Tec PH94 Klemmprobenhalter 90° REM Dreh-Probenhalterkit besteht aus EM-Tec PH90 vielseitiges Off-Set und 90° Probenhalterkit und dem EM-Tec HS15 Klemmprobenhalter (#12-000315). Der Klemmprobenhalter hält Proben bis 16 mm Breite. Der Dreh-Probenhalter erlaubt die schnelle Abbildung beider Seiten einer Ecke.

Das vielseitige EM-Tec PH90 360°/90° Off-Set Probenhalter-Kit ist voll kompatibel mit folgenden REM:

  • REM mit Stiftprobenaufnahme (Pin Stubs); FEI, Philips, Tescan, Aspex, RJLee, AmRay, Cambridge Instruments, Leica, CamScan, ETEC und Novascan REM
  • Zeiss REM und FIB-Systeme
  • Hitachi REMs mit M4 Gewindeaufnahme
  • EM-Tec REM Adaptern

Technical Support Note: TBS EM-Tec PH90 360° / 90°Off-Set Probenhalter und 90° Drehprobenhalter (auf Englisch)



Bestellinformationen Zu EM-Tec vielseitige 360° / 90°Off-Set Probenhalter und 90° Drehprobenhalter

*Preisen ohne Umsatzsteuer, aber innerhalb der EU, müssen wir Ihr Ust.-Nummer überprufen.

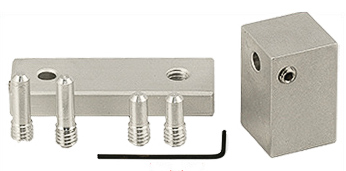

EM-Tec PH90 vielseitiges Off-Set und 90° Probenhalter-Kit, kompatibel mit Pin & M4 EM-Tec PH90 vielseitiges Off-Set und 90° Probenhalter-Kit, kompatibel mit Pin & M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000266 Stück €124,50
Qty:



EM-Tec PH23 vielseitige Off-Set Leiste, kompatibel mit Pin & M4 EM-Tec PH23 vielseitige Off-Set Leiste, kompatibel mit Pin & M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-000366 Stück €59,50
Qty:



EM-Tec PH91 S-Clip 90° REM Dreh-Probenhalterkit, kompatibel mit Pin & M4 EM-Tec PH91 S-Clip 90° REM Dreh-Probenhalterkit, kompatibel mit Pin & M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003261 Stück €149,50
Qty:



EM-Tec PH92 Mini-Klemmprobenhalter 90° REM Dreh-Probenhalterkit, kompatibel mit Pin & M4 EM-Tec PH92 Mini-Klemmprobenhalter 90° REM Dreh-Probenhalterkit, kompatibel mit Pin & M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003262 Stück €132,00
Qty:



EM-Tec PH93 Miniprobenhalter 90° REM Dreh-Probenhalterkit, kompatibel mit Pin & M4 EM-Tec PH93 Miniprobenhalter 90° REM Dreh-Probenhalterkit, kompatibel mit Pin & M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003263 Stück €148,00
Qty:



EM-Tec PH94 Klemmprobenhalter 90° REM Dreh-Probenhalterkit, kompatibel mit Pin & M4 EM-Tec PH94 Klemmprobenhalter 90° REM Dreh-Probenhalterkit, kompatibel mit Pin & M4
Artikel # Einheit Preis Bestellung / Anfrage
#12-003264 Stück €149,00
Qty:
